Удар молнии - явление трудно предсказуемое, но всегда несущее негативные последствия. Вероятность попадания в конкретную точку зависит от многих факторов - частоты гроз в регионе расположения объекта, высоты и конфигурации крыши, материалов постройки, наличия электронных приборов.

Непредсказуемое погодное явление грозит повреждением конструкций, возгоранием, взрывом, порчей аппаратуры, нанесением вреда здоровью людей. Обезопасить родных и свое жилище от повреждений помогут системы молниезащиты и заземления.

Устройство молниезащиты зданий и сооружений

По расположению такие системы делятся на внешние и внутренние. Внешняя располагается снаружи, монтируется на крыше или поблизости от объекта.

Это привычный громоотвод, состоящий из нескольких элементов:

  •  Молниеприемник. Выполнен из стержня подходящего для этих целей металла: меди, алюминия, стали;
  •  Токоотвод. Выполняет функции передачи импульса от мачты приемника к устройству заземления;
  •  Заземлитель. Система, отводящая импульс, безопасно распределяющая его и гасящая.

Все элементы соединяют проводниками, специальными переходниками и креплениями. Напряжение уводят через соединение с частями фундамента здания, либо вкопанными в землю металлическими штырями. Внутри помещения устанавливают устройства защиты от импульсных

перенапряжений. УЗИП автоматически прерывает подачу напряжения, предохраняет от повреждения домашние устройства, постоянно включенные в сеть. Сохраняет электропроводку, не давая мощному импульсу повредить ее изоляцию и вызвать пожар.

Надежная молниезащита в Москве

Монтаж за 1-2 дня. Оставьте заявку прямо сейчас!

Разновидности внешней защиты

Наружная защитная система делится на два вида - активную и пассивную. Активная система сопротивления ударам молнии оборудована ионизирующим компонентом на выступающем стержне уловителя. Он притягивает разряд, позволяя контролировать место попадания.

Подобный метод покрывает площадь в несколько раз большую, чем вторая разновидность. Помогает сократить расходы на требующиеся материалы, имеет более эстетичный внешний вид. Из достоинств проистекают и недостатки - это более скорый износ и возможное нежелание хозяина увеличивать частоту попадания молний в защитную конструкцию.

Конфигурация пассивной защиты, срабатывающей в случае удара в конкретный участок, зависит от размеров постройки, вида и формы крыши.

Основные системы:

  •  Стержневая. Представляет собой отдельный высокий стержень;
  •  Тросовая. Закрепленный над крышей по коньку стальной трос;
  •  Сетчатая. Ячейки проводников соединяют с базовым контуром, образуя на крыше сеть.

Способы можно комбинировать, применять совместно. Исходить нужно из конфигурации строения, формы и площади крыши.

Стержневая молниезащита

Стержневая защита оптимальна при пирамидальном типе кровли. Установка штыря в центр свода позволяет исключить вероятность попадания электрического разряда в другие выступающие части кровли, которые находятся ниже. На двухскатную крышу рекомендуется устанавливать два шпиля, высотой от 2-х метров каждый. Монтируют их в крайних точках кровли.

Тросовая молниезащита

Тросовую систему применяют в качестве альтернативы стержневой. Устанавливают на двухскатную крышу, при условии угла ската не менее 35 градусов. Может быть применена вместе со штырями, объединяя их в одну систему. Это повышает защиту и снижает нагрузку на контур.

Сетчатая молниезащита

Сетчатый тип конфигурации используют при уклоне кровли не более 7 градусов. Такой тип обустройства крыши в большинстве случаев не характерен для жилого фонда, поэтому чаще всего применяется для защиты промышленных зданий и сооружений.При более сложных типах кровли производится отдельное исследование, позволяющее установить оптимальные точки установки элементов защиты.

Материалы, из которых выполняют элементы молниезащиты, а также их размеры и свойства, регламентированы ГОСТ Р МЭК 62561.2-2014. Проектирование системы молниезащиты должно производится специалистами на основании исследований индивидуальных особенностей здания. Соблюдение всех норм позволит уберечь имущество от воздействия высокого напряжения, свойственного разрядам молний.

Особенности защиты частных домовладений

Прямое попадание молнии в дом - это серьезные финансовые потери и угроза для жизни и здоровья его обитателей. Оберегать свое жилище, дачный коттедж от попадания молнии или нет - решает собственник. Однако страховые компании учитывают наличие системы предохранения, а также соответствие ее техническим требованиям.

Устройство молниезащиты регулируется государственными нормативами, нарушение которых чревато санкциями. Регламенты находятся в открытом доступе. На момент установки защитной системы рекомендуется проверять их актуальность.

Чтобы комплекс служил верой и правдой длительный срок, необходимо учитывать негативные эффекты разрушающего действия внешних факторов. Подходящие антикоррозийные материалы для наружных металлических элементов, оберегающие покрытия, дополнительная защита мест контактов продлят жизнь системы.

Возможное увеличение толщины сечения элементов относительно рекомендованных увеличит надежность, но негативно скажется на стоимости. Специальные крепления уберегут от быстрого износа мест стыковки плохо совместимых металлов.

При креплении токоотводов необходимо учитывать рекомендуемое безопасное расстояние до оконных и дверных проемов - не менее полуметра. Близость расположения к другим металлическим элементам, без соединения с проводящей системой здания, должна составлять как минимум метр, иначе деталь напрямую подключится к комплексу защиты.

Следует учитывать, что в момент попадании молнии нагревание токоотвода может вызвать воспламенение относительно горючих элементов стен фасада. Если стены выполнены из огнестойких, защищенных от воспламенения материалов, допускается расположение отвода непосредственно на их поверхности или внутри.

Рекомендации для крыши

Разновидность защитных мер подбирается в зависимости от материала и формы крыши строения.

Рациональнее монтаж стержня непосредственно на выступающей части крыши. При выборе такого способа выступающий отвод имеет заостренный конец, образованный от верхушки угол в 45 градусов, и как шатром покрывает всю площадь защищаемого объекта. Чтобы добиться такой же эффективности громоотвода, установленного отдельно, не на крыше дома, его высота должна превышать 30 метров.

  •  Металлическая крыша может служить проводником только в случае достаточной толщины. Элементы покрытия должны быть надежно соединены для проводимости. Деревянную балочную основу под ней рекомендуется пропитать огнеупорными составами. Прослойка из рубероида увеличит надежность. Если условия позволяют, молниеотвод можно подключить непосредственно к металлической поверхности крыши.
  •  При выполнении работ на мягкой кровле необходимо учитывать риск повреждения неосторожным монтажом. Если площадь позволяет, то проще установить стержневой уловитель. Процедура его надстройки предусматривает меньше манипуляций с поверхностью. При аккуратной фиксации возможно наложить и сетчатую защиту.
  •  Состоящая из глины и битума классическая неметаллическая черепица может служить хорошей основой для сетчатой защиты. Изолирующие свойства покрытия повысят надежность системы. При установке сетей на разных скатах выполнять подключение рекомендовано к разным отводящим ток приемникам.

Сетчатая конфигурация предпочтительна также для плоской крыши. По краям, выступающим частям прокладывают базовый контур. Безопасный периметр рассчитывают от краев до земли. Как и в случае с одиноким громоотводом, угол предохраняемой поверхности будет равен 45 градусам.

Молниезащита и заземление в Москве

Все работы начинаем вовремя без срывов и цейтнотов

Заземление частного дома

Делать отдельное заземление для предохраняющего от поражения молнией контура, или соединять его с общедомовой системой заземления - зависит от индивидуальных условий участка.

  •  При соблюдении регламентов и отсутствии помех, контуры рекомендуется объединить в единую схему. Подобное решение не только повысит надежность защиты в целом, но и убережет близких от последствий удара молнии при ненадежной изоляции проводов.
  •  Основные моменты организации заземления регламентированы правилами устройства электроустановок или сокращенно ПУЭ. В документе даны предписания по подбору материала и организации оптимальной схемы при определенных условиях эксплуатации.
  •  При выборе вида защиты следует соблюдать изложенные рекомендации, а также обращаться к специалистам, которые спроектируют действенный и надежный контур.

Потребность в обустройстве заземления частного дома обусловлена эксплуатацией электрических приборов, которые имеют определенный срок службы, а также вероятностью воздействия атмосферного электричества на сеть. Возможность отвода скачка напряжения в землю позволяет избежать повреждения устройств, воспламенения проводки и поражения людей и животных.

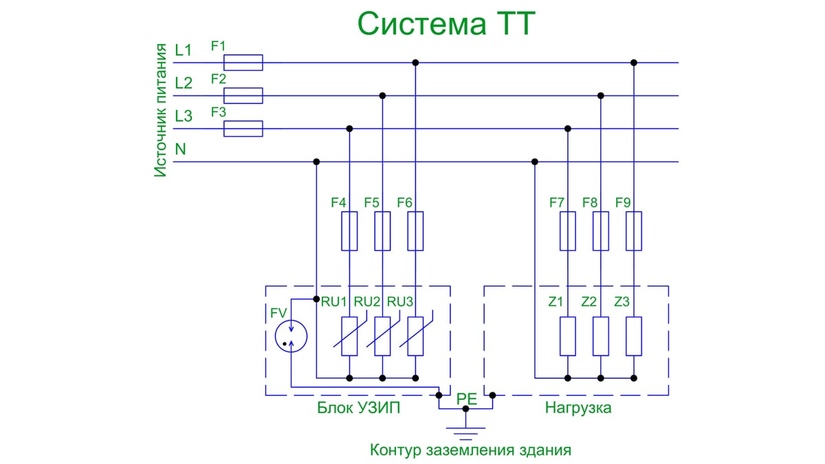

Типы заземления согласно ПУЭ

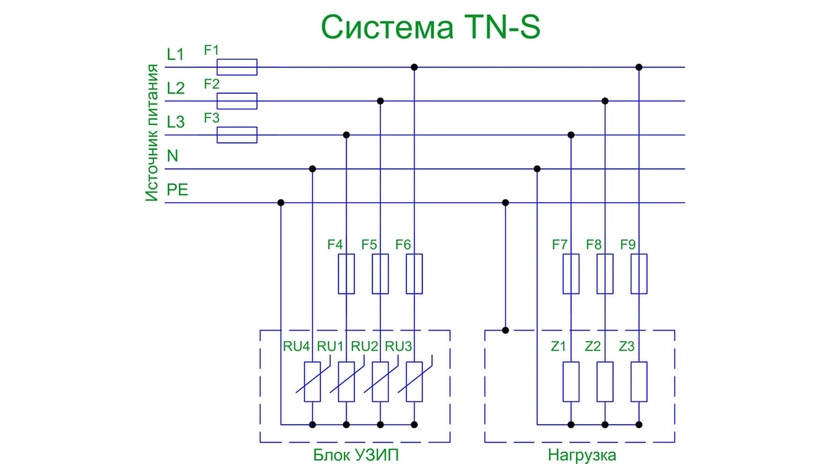

В такой системе нулевой защитный и нулевой рабочий кабели разделены на всем протяжении линии. При этом не требуется установка специальной системы, достаточно только подключить защитный проводник к основной шине, а далее подключить к элементам заземления электроприборов. Система может быть выполнена как при воздушной прокладке, так и при кабельной.

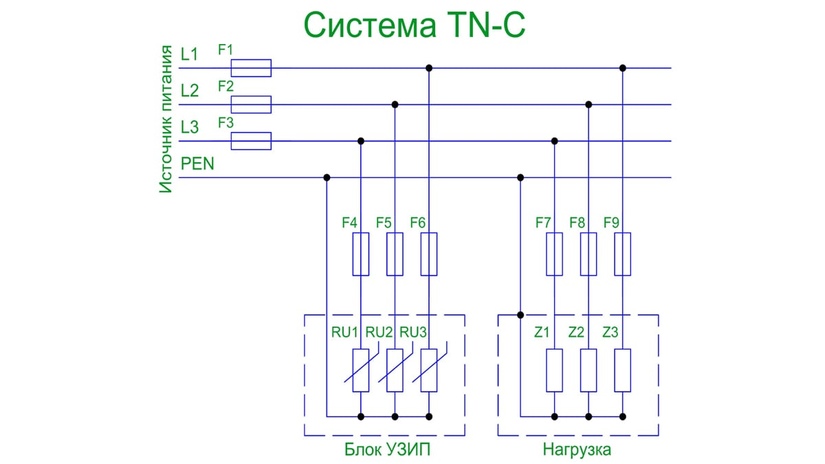

Используется совмещенный нулевой защитный и нулевой рабочий кабель. Заземление производится непосредственно на точке отвода, обычно на столбе линии электропередач. Повторное заземление осуществляется непосредственно около дома. На второй точке заземления проводник разделяется на два отдельных – защитный и рабочий. При отсутствии защиты на столбе ЛЭП следует обратиться в компанию поставщика услуг и потребовать устранения недостатка.

Здесь объединенный нулевой проводник применяется в качестве рабочего нулевого кабеля. Индивидуальное заземление монтируется непосредственно около дома. Обязательна установка устройства защитного отключения (УЗО).

Желательно организовывать систему защиты от поражения электрическим током еще на этапе строительства. Позднейшие меры предусматривают дополнительные затраты, смена двужильных кабелей на трех и более.

Нормативами предусмотрены предохранительные меры от поражения электрическим током через подключенные к сети бытовые приборы - стиральную, посудомоечную машины. При отсутствии такой защиты электрокомпания может отказать в подключении частного владения к общей сети.

Этапы работ по заземлению

Устраивают внешнюю и внутреннюю системы, соединяющиеся в электрощите. Наружная представляет собой электроды, вкопанные на глубину двух-трех метров, в зависимости от структуры почвы. Места отвода напряжения в землю на участке нужно выбирать в местах постоянного отсутствия людей над поверхностью залегания. Зону риска можно огородить декоративным заборчиком или небольшим бордюром из камней, отмечающим протяженность залегания конструкции.

Весь спектр работ делится на несколько этапов:

Установка заземлителя в грунт

Выбор места выбирается индивидуально. Согласно нормативам, он должен располагаться в непосредственной близости от шины. Уровень сопротивления не должен превышать 30 ОМ.

Устройство заземления котла отопления

Сопротивление не должно превышать 10 ОМ. Достигается это путем погружения в грунт 15-метрового заземлителя в одной точке или меньшего размера в нескольких точках.

Обустройство заземления для молниезащиты

Технические требования здесь строже, чем для защитного заземления. Устанавливается на расстоянии от 1 м от стен здания. Соединяется непосредственно с элементами, установленными на крыше.

  •  Стержни системы заземления объединяются металлическими полосами.
  •  При сборке заземления только для молниеотвода объединять конструкцию не обязательно.
  •  В совместной схеме шина соединяет контур со щитом.

Внутренняя часть состоит из домашних изолированных проводников, идущих от бытовых устройств к распределительному щиту. В нем контакты объединены общей шиной и закреплены болтовыми соединениями.

Закажите монтаж заземления у профи

ИЗИОН: профессиональный монтаж заземления в Москве

Схемы внешнего контура

Снаружи в месте укладки схемы прокапывается траншея глубиной от полуметра. Ее конфигурация зависит от выбранной схемы.

Наиболее распространены следующие виды:

  •  Треугольная. Представляет собой замкнутую схему из трех электродов, соединенных перемычками в равносторонний треугольник. Обладает большей надежностью за счет сохранения контакта при повреждении отдельных соединительных частей.
  •  Линейная. Составляющие систему колы соединены параллельно. Менее надежна, при повреждении перемычки перестает функционировать.
  •  Также возможны произвольные конфигурации в виде круга, прямоугольника.

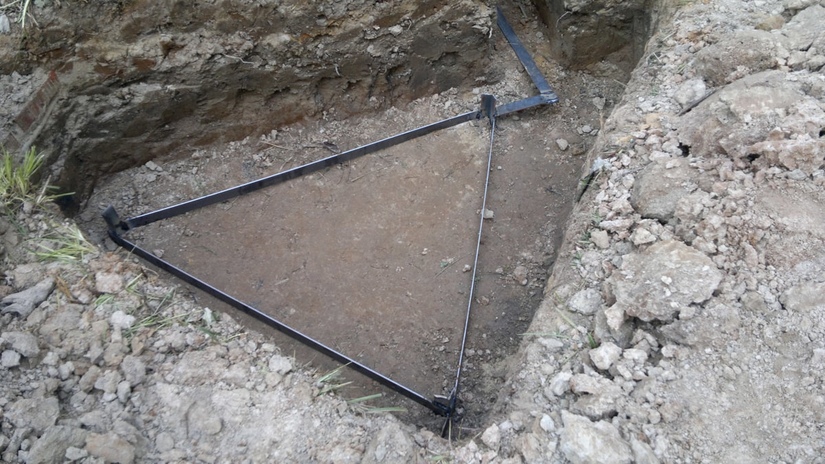

Треугольный контур

Подходит для большинства частных владений, где осуществляется однофазная подача электричества из общей сети. Недостатком является расположение в одном типе грунта, свойства которого могут измениться из-за воздействия атмосферных осадков или промерзания в холодное время года. Это приводит к снижению эффективности или полному выходу системы из строя.

При выборе этого типа контура следует тщательно изучить грунт, произвести необходимые расчеты на основании свойств почвы.

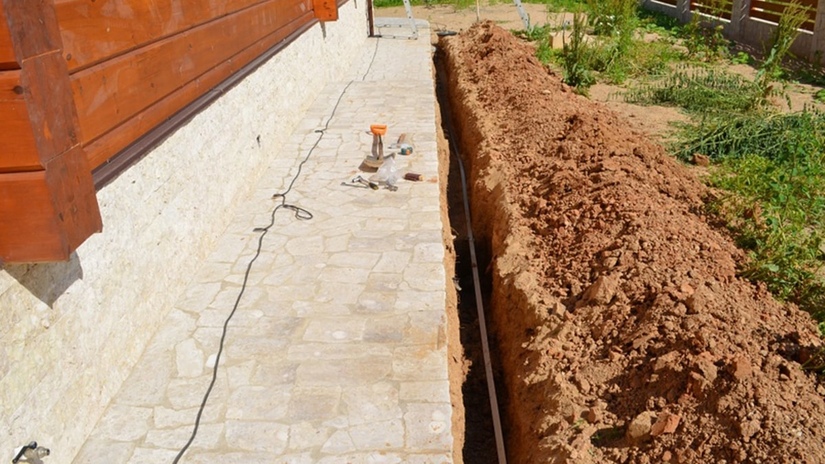

Линейный контур

Считается более эффективным из-за большего количества точек соприкосновения с грунтом. При снижение эффективности в одной точке, остальные будут исправно функционировать. Обустраивать рекомендуется по периметру здания на расстоянии 1-1,5 м от стен. Следует также изучить свойства грунта, учесть сезонные изменения, глубину промерзания и наличие подземных вод.

Устройство контура заземления

  1. В траншеи укладывают горизонтальные части системы, вертикальные вбивают в грунт с помощью обычной кувалды. При избытке песка в почве основание вкапываемых вертикально штырей обрабатывают солевым раствором. Процедура повышает почвенную токопроводимость, но вызывает преждевременную коррозию элементов, сокращая срок службы схемы в целом. Верхние части штырей должны выступать на поверхность для монтажа горизонтальных перемычек.
  2. Вертикальные и горизонтальные элементы приваривают друг к другу. Сварочное соединение предпочтительнее болтового - оно гарантирует повышенную устойчивость к коррозийным процессам в почве, предохраняет контур от размыкания, потери контакта.
  3. С помощью сварки производят совмещение схемы с электрощитком. Для этого используют проволоку из стали толщиной от 10 мм или полосу.
  4. К концу подведенного к щиту конструкционного элемента приваривают болт для соединения провода заземления. Места сварки рекомендуется обработать специальным составом, предохраняющим от коррозии.
  5. По окончании траншеи с контуром засыпаются землей. Сборка и соединение контура завершены.

Установка защиты от молний и контура заземления возможна как своими руками, так и с помощью нанятых специалистов. Не стоит экономить, отказываясь от молниезащиты совсем, либо приобретая недостаточно надежные, дешевые материалы, не отвечающие ГОСТам. От соблюдения технических рекомендаций и правил техники безопасности зависят сохранность имущества, целостность жилья и благополучие близких.
