Сборка и установка электрощитов в Москве

Сборка щитов с подключением УЗО автоматов и электросчетчика

  •  Установка электросчетчика
  •  Подключение вводного автомата
  •  Сборка электрощита
  •  Подключение электрощита

от 590 за 1 шт.

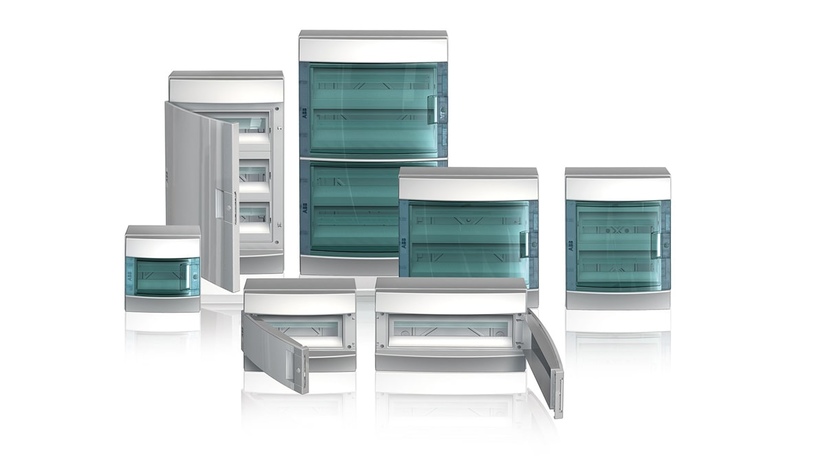

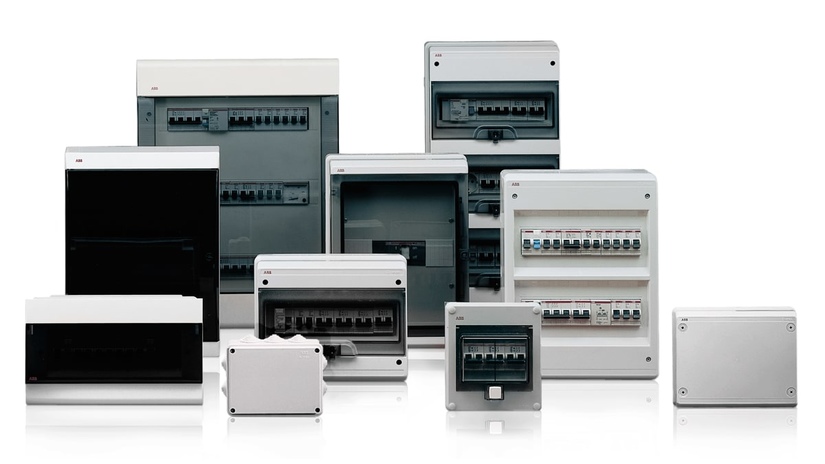

Виды распределительных щитов

Распределительные щиты классифицируют по способу монтажа, месту размещения, материалу корпуса, назначению.

По способу монтажа:

Навесные

Навесной щит (ЩРн) имеет характерную особенность - расположение корпуса. В данном случае он полностью наружный.

  •  Стены или столбы;
  •  Строительные установки.

Встроенные

Устанавливают в заготовленное место в стене. Снаружи будет видна только крышка и переключатели. Это позволяет защитить основной блок от механических повреждений.

Напольные

Крупные щитки устанавливают непосредственно на пол. Когда нет возможности такой установки электрощита (рыхлая или неровная почва), используется подставка.

По назначению

Основная часть электрощитов имеет такие маркировки и назначение:

Является аналогом вводного устройства. ГРЩ принимает и распределяет электричество на другие щиты, находящиеся на предприятии. Дополнительно устанавливаются устройства, контролирующие режимы работы и степени энергопотребления на каждой линии.

Используется для обеспечения приема электричества от основного источника. В качестве питания выступают трансформаторы или линии электропередач. Основная задача такого устройства в том, чтобы в дальнейшем перераспределять полученное электричество на другие щиты в здании. В ВРУ устанавливаются устройства защиты отключения, автоматы и счетчики.

Функция щита – контроль показателей сети, переключение линий, потребляющих электроэнергию, на питание от резервного источника. Для этого устанавливаются автоматы. В виде резерва выступает вторая линия питания, генераторы и аккумуляторы.

В электрощите размещаются элементы, контролирующие и управляющие осветительным оборудованием. Также в щит помещаются устройства, контролирующие обогревательные элементы помещения (кондиционеры, теплый пол, бойлеры и другие).

Передает питание на объекты, имеющие повышенное потребление электроэнергии. Применяются на предприятиях и в мастерских. Иногда в аббревиатуре «С» - расшифровывается как «связи». В таком случае здесь собраны агрегаты, отвечающие за телекоммуникацию и связь. Возможно расположение устройств, собирающих информацию об объектах на предприятии.

Располагается на каждом этаже многоэтажных домов и выполняет функцию приема питания от ГРЩ и распределяет его на отдельные квартиры или офисы. Встраиваемые и выполнены из металла, закрываются на ключ, чтобы посторонние не имели доступ.

Несмотря на название он может быть размещен не только в самой квартире, но и на лестничной клетке. Иногда его разделяют на две части. Первая выносится на этаж и содержит вводные автоматы и электросчётчик, а вторая в самой квартире, в ней находятся средства распределения электричества на разные линии проводки, необходимые УЗО и автоматы.

Вынесены в один пункт, так как их соединяют в одном шкафу, выполняющем все функции по защите оборудования на разных подстанциях. Здесь же могут располагаться счетчики электроэнергии.

Выступают в качестве ГРЩ для конкретной части предприятия. Такое оборудование используется для распределения электричества на основные системы помещения (обогрев, вентиляция, освещение, силовые трансформаторы).

Применяются на крупных предприятиях для осуществления приема и распределения цепей постоянного тока. Преобразовывают напряжение от аккумуляторов и других зарядных устройств. Необходимы для питания УЗО, автоматов и приборов управления. Часто имеют индикаторы заряда батареи.

По месту размещения

Обычно электрощиты устанавливаются внутри помещений. Если корпус имеет защиту, то его разрешено разместить снаружи. Чаще всего встречаются приборы со степенью защиты: IP20, 31, 44, 54, 55 и 65. Чем выше показатель, тем большую степень защиты имеет электрощит.

  •  IP20, 31 используются только в зданиях. Устройства не являются влагостойкими, корпус может выдержать только механические вмешательства.
  •  Корпусы со степенью защиты IP44 и IP54 подходят для помещений, с повышенным уровнем влажности. Защищены от посторонних вмешательств, поэтому допускается наружное расположение. Также важно соблюдать инструкцию и предотвратить обильное попадание воды во время дождя. Это связано с тем, что корпус не предусмотрен для защиты от потоков воды.
  •  Самые защищённые щитки уровня IP55 и IP65. Устанавливаются в зданиях с сильным воздействием влажной среды и даже снаружи. Преимущество таких боксов в том, что они способны выдержать прямое попадание воды или дождя, хорошо защищены от попадания частиц пыли. При показателе в 55 единиц предусмотрена защита только от влаги, а 65 – полностью герметична. Уличные электрощиты бывают навесными и напольными. Устанавливаются на здания, при помощи настенных крепежей, подставки или на участок земли рядом со зданием.

По материалу корпуса

Производители выпускают щиты двух видов: в пластиковом корпусе и в металлическом.

Пластиковые

Приборы с пластиковым корпусом называются боксами. Их устанавливают только в помещении, из-за низкого уровня защиты. Основное предназначение такого бокса - распределение электроэнергии по отдельным помещениям в больших зданиях. Для удобства снятия показаний электрического счетчика, фронтальную панель делают прозрачной.

Металлические

Бывают как полностью металлические, так и со вставками из прозрачного пластика или стекла - фронтальной монтажной панели. Вставки необходимы для снятия показаний и мониторинга режимов работы. Такие электрощиты оборудованы уплотнителями и герметичными выходами для проводки. Щиты, которые сделаны из металла оборудуются замками, чтобы избежать проникновения посторонних людей.

Профессиональные услуги электрика в Москве

Огромный опыт. Соблюдение сроков

Сборка электрощитов

Схему электрощита может составить профессионал.

Сделать её собственноручно можно при помощи программ:

  •  Adobe PhotoShop;
  •  AutoCAD;
  •  Exel (или его аналоги);
  •  Compas.

Чтобы избежать неточностей, для любой схемы нужно соблюдать два обязательных пункта: обозначить все автоматические модули и все сечения нагрузки линий электропередач.

Процесс сборки

Необходимо соблюдение последовательности. Это позволит проще управлять работой всех узлов. В стандартных щитах можно быстро разобраться, а сделанный своими руками требует внимательного изучения.

Цветовые обозначения

Белым проводом обозначается фаза, однотонными синими проводами указываются нейтрали, а вот многоцветными – заземление. Нельзя использовать разноцветные провода для подключения к реле напряжения.

Стандарты подключения

Выполняются стандартные подключения: фазу устанавливают внизу, нейтрали – вверху, а заземление на отдельной шине.

Еще одно правило, пожарной безопасности: ввод питания происходит в верхней части, а менее нагруженные участки – в нижней. Это нужно, чтобы при возникновении аварии щит можно было просто перерубить топором. Подключение щита происходит после проведения всех временных включений.

Завершающий этап

Подробности процесса детально прописаны В ГОСТе:

  1. Заранее подготавливаются провода. Зачистка провода может занять 5-10 минут, а его монтаж на клеммы всего 2-3. Поэтому провода подготавливаются: зачищаются и помечаются, максимально близко к схеме загибаются. Это позволяет осуществить монтаж быстрее.
  2. Оставляют запас длины. Даже опытные мастера не всегда точно оценивают необходимую длину проводов и лишние убрают 10-15 см за дин-рейку.
  3. Постепенно уменьшают сечение провода от вводного автомата до счетчика и других элементов.
  4. Разводятся силовые и нейтрали. Их размещают в разных частях щита.
  5. Избегают скруток и витков, приводящих к перегревам или коротким замыканиям.
  6. Учитывается место установки. Корпус нужно подбирать исходя из помещения. В деревянном доме нужен огнеупорный щиток. Это защитит проводку в случае пожара и не выпустит пламя из щитка, если там произойдет короткое замыкание.
  7. Проводят предварительную сборку для понимания, что и куда будет идти. Далее проводят коммутации и окончательный монтаж.

Сборка электрощитов в Москве

Работаем без предоплаты. Оплата по факту

Подключение вводного автомата

Действует простое правило: чем больше сечение проводника, тем больше нагрузки он выдерживает.

Проверить сечение можно двумя способами:

  •  точный, но мало мастеров пользуются таким методом – уходит слишком много времени.
  •  Визуальном осмотр. Достаточно сравнить жилы проводки с проводкой, у которой уже известно сечение.

Во избежание аварийной ситуации выбирают автомат с запасом не меньше максимального номинала.

Обращают внимание на максимальный ток:

  •  Для частного дома или дачи подходит автомат, который отключает щит при 4.5 МА.
  •  Для городской квартиры - 6 МА.
  •  Если рядом с домом установлена подстанция, то выбирают автомат, который отключается при 10 МА.

По времятоковой характеристике выбирают класс В. Если подключается техника средней мощности, то - категория С. При регулярном использовании аппаратов с высокой мощностью - класс D.

Плюсы и минусы

Владельцы считают, что размыкателя с большим номиналом тока будет достаточно. Прибор не гарантирует надежную защиту проводки в здании. Размыкатель обеспечивает разрыв линии, где располагает фаза. А нейтраль останется соединен с подачей электропитания. Вводный автомат защитит проводку.

Способы подключения

По способам подключения выделяют двух-, трех- и четырехполюсные вводные автоматы. Устанавливаются исключительно исходя из фазности цепи, к которой подключается электрощит.

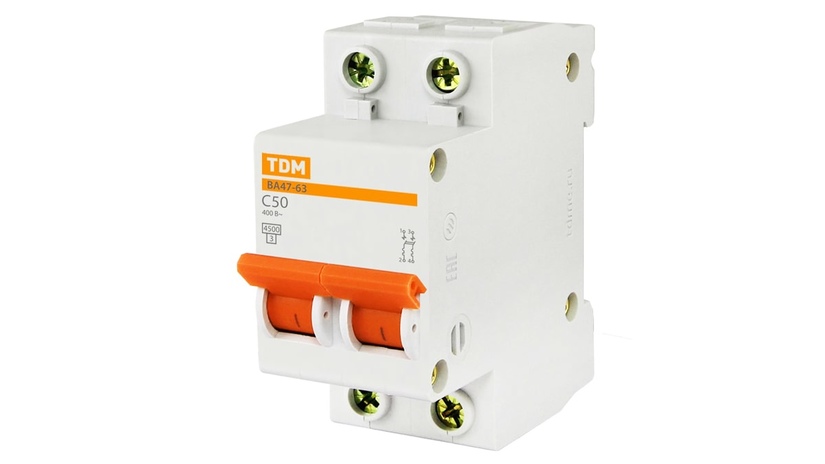

Двухполюсные автоматы

Распространены в квартирах. Подходят устройства с номинальным током 25А, 32А или 50А. Выбор основывают на расчетной нагрузке. Слаботочный автомат подходит для небольших помещений.

  •   Современное законодательство запрещает использование однополюсного устройства.

Автоматы ставят в последовательности: первый полюс на фазу, которая следует на счетчик и УЗО, а второй - на нейтраль, следующий на электросчетчик и к автоматам всех веток.

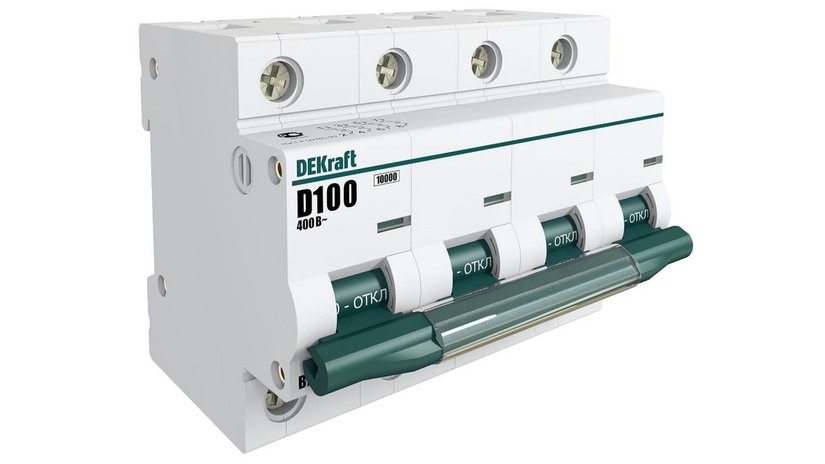

Трех- и четырехполюсные вводные автоматы

Используют в домах, где пользуются электрическими плитами. Автомат устанавливается перед счетчиком. С четырехфазными ВА ситуация аналогична. Если он используется в трехфазных цепях, то на четвертый полюс подключается нейтраль.

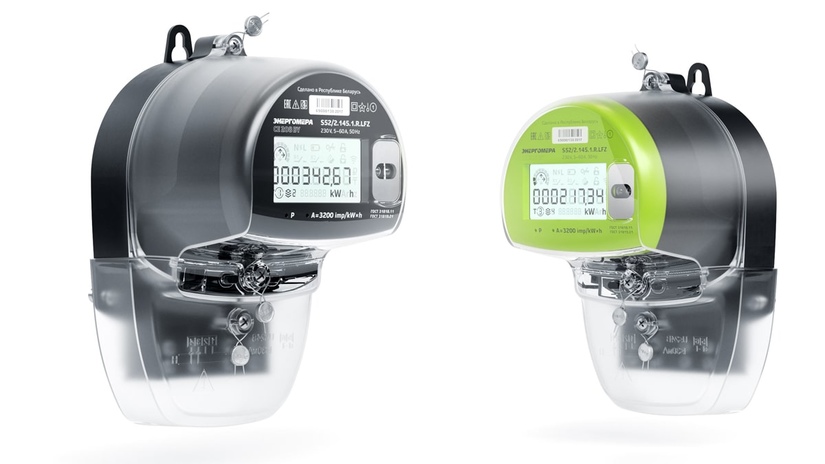

Установка электросчетчика

Электросчетчик - один из ключевых агрегатов во всем электрощите. Для его установки требуются не только узкопрофильные знания, но и разрешение государственных органов. Счетчик снимает показания по использованию электроэнергии.

Счетчики бывают:

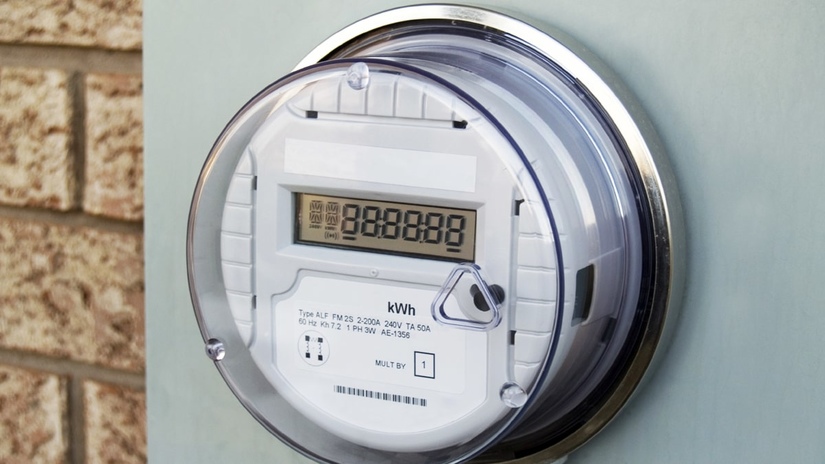

  •  Индукционные. Стоят значительно дешевле, а проверки производятся реже. Работают по принципу вращения металлического диска. Обороты диска являются показателем количества израсходованной электроэнергии.

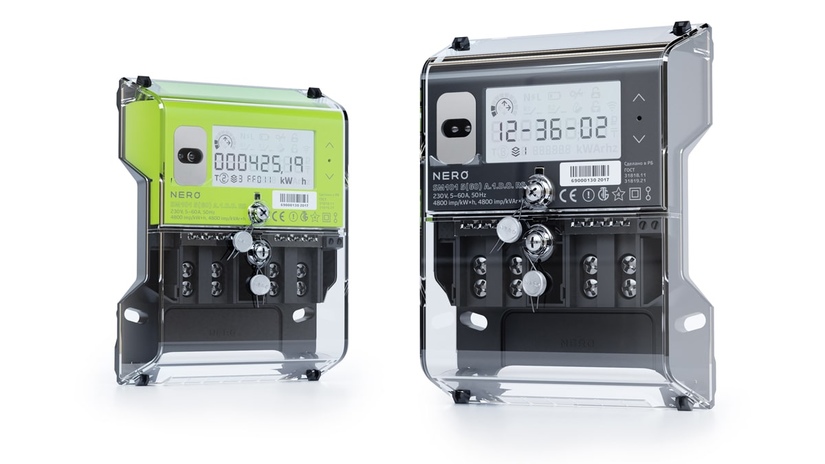

  •  Электронные. Более современные. Основное преимущество – высокая точность.

Различают электросчетчики по количеству фаз. Однофазные применяются в квартирах, частных домах и небольших офисах. Справляются с максимальным током от 13 до 32 Ампер. Трехфазные применяются в коттеджных поселках и производственных помещениях. В новостройках подключают двухтарифные счетчики. Устройство считает расход электричества по разным тарифам днем и ночью.

Двухтарифные счетчики

Когда используют двухтарифный электросчетчик:
  •  При отоплении за счет электроэнергии (бойлеры, электрическая плита, кондиционер, обогреватели);
  •  Более 30% электроэнергии потребляется в ночное время (с 23:00 до 7:00);

Это позволяется населению экономить на расходе электроэнергии. Для государства повышается выработка энергии за счет атомных и тепловых электростанций ночью. Также улучшается экология, за счет отказа от газа.

Умные счетчики

Современные модели электросчетчиков обладают возможностью дистанционной отправки данных о энергопотреблении. При использовании таких счетчиков первая отправка данных на сервер поставщика электроэнергии происходит в ручную, далее он самостоятельно отправляет собранную информацию.

Преимущества:

  •  Достоверность и точность расчета тариф, исключающий переплату.
  •  Удаленный контроль потребления энергии. Полезно для дач, сдаемоего в аренду жилья, гаража.
  •  Возможность дистанционного включение электрической системы обогрева через смарфон.
  •  Возможность удаленно обесточить дома, если остался включенным какой-то электроприбор.
  •  Экономия времени на учет потребления электроэнергии, прибор делает всё сам.

Проведение монтажных процедур

При установке счетчика на даче или в частном выбирают наружное размещение: на стене, столбе или опоре. Требуется ЯУР-НГ или ящик учета и распределения наружный герметичный бокс. Такие шкафы имеют отсек для пломбировки автомата, защиты ввода и din-рейки для монтажа сип элементов.

Для счетчика размещенного в помещении используют ЯУР для внутренней установки или доску для монтажа. В шкафах есть место под дополнительные автоматы. При замене электросчетчика меняют старый кабель ввода, устройства защиты отключения и автоматы.

Нормы ПУЭ

Установку электросчетчика выполняют согласно правилам ПУЭ:

  •  Счетчик устанавливают на электрических шкафах, щитах или панелях, имеющих жесткую конструкцию;
  •  Располагают на высоте 80-170 см от пола;
  •  Максимальный уклон - не более 1 градуса;
  •  Если есть возможность загрязнения, повреждения или проникновения посторонних - бокс запирается на ключ;
  •  Располагают счетчик в месте, где можно легко снять показания, провести обслуживание и замену;
  •  Входной кабель должен иметь сечение, которое сможет безаварийно переносить расчетные нагрузки;
  •  Вводный кабель нельзя скручивать или спаивать, он должен быть цельным на всем протяжении от подъездного ввода, до счетчика.

Монтаж и замена электросчетчиков в Москве

Оставьте заявку, мы перезвоним

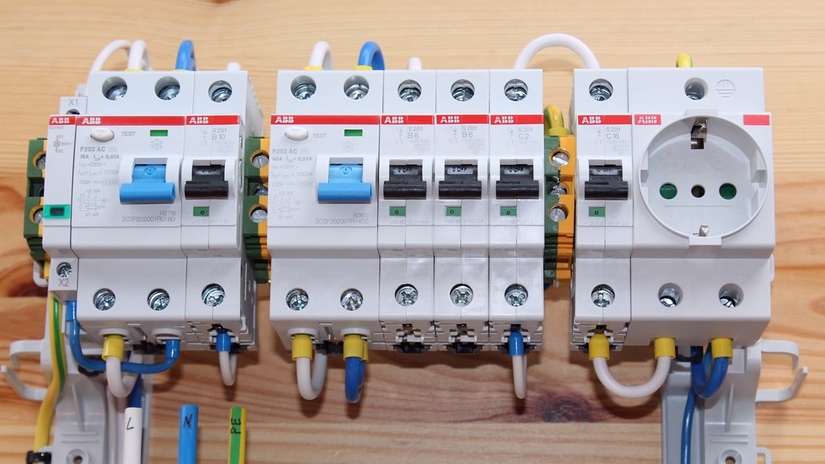

Подключение УЗО

Еще одним элементом системы электроснабжения является устройство защиты отключения. Оно предназначается для защиты жизни человека, если появляется аварийная ситуация или возникает пожар.

Основной принцип действия УЗО заключается в сравнении поступающего и вытекающего тока. Это позволяет распознать утечку из цепи. В экстренных ситуациях благодаря УЗО происходит разрыв подачи напряжения.

Чтобы устройство правильно выполняло свои функции необходимо правильное расположение, так можно гарантировать безопасность всех людей в помещении.

Установка в квартире

Не требуется много сил и времени, чтобы внедрить УЗО abb в цепь квартиры или дачи. Это делают своими руками. Для установки прибора требуется Din-рейка. В современных щитах она предусмотрена стандартно.

Что касается самой процедуры, то есть такие шаги:

  •  Подключается вводный автомат и силовой кабель, проходящий от внешней цепи;
  •  Соединяется счетчик, который и передает напряжение на УЗО;
  •  Присоединяется устройство защиты отключения, чтобы силовой кабель был сверху, а нагрузочный – снизу;
  •  Соединяются фазы и нейтрали.

Влияние заземления

Многие неопытные мастера считают, что без заземления диф УЗО не будет работать. Устройство защиты отключения никак не связано с заземлением. Утечки тока периодически происходят на объектах даже при наличии хорошей системы заземления.

Частые ошибки

Стоит обратить внимание на самые распространенные ошибки:

  •  Сплетение или пересечение проводников и нейтрали категорически нельзя допускать, в таком случае невозможно провести адекватную проверку. При таком подключении возникает высокий риск ложных срабатываний.
  •  Подключение провода для розеток и группы освещения к нейтрали. Причиной этому может стать соединение нулевых проводов УЗО с неправильно организованным заземлением.
  •  Контакт заземления и нейтрали угрозы аварийной ситуации не вызовет. При этом УЗО будет работать с ошибками, или не будет функционировать вовсе. Такая схема нарушает принцип работы УЗО. Возможны ложные срабатывания.

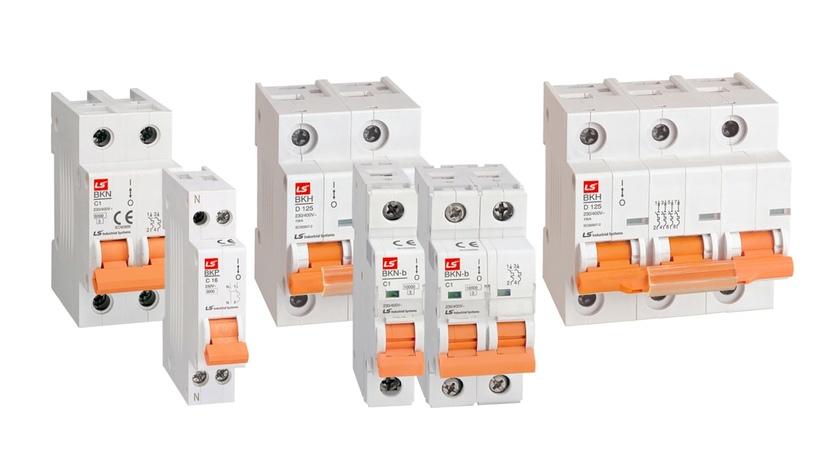

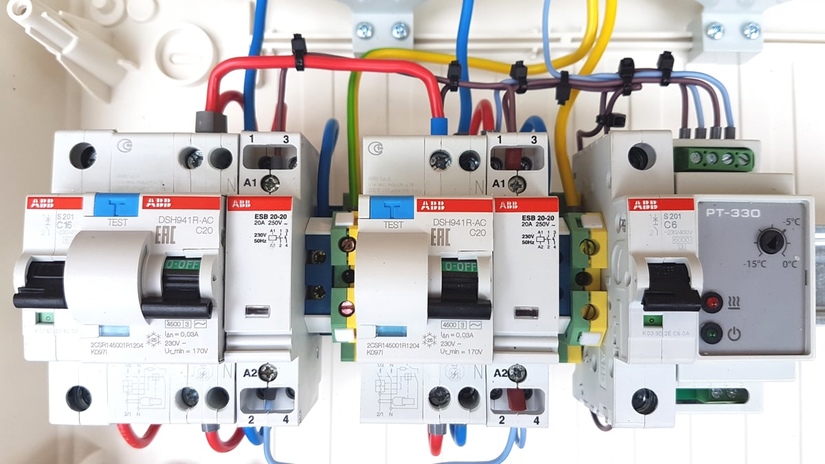

Подключение автомата

Первым делом необходимо установить дифавтоматы на электрощит. Для качественной фиксации используются дин-рейки. Провода фиксируются в контактных зажимах автомата с помощью болтов. Их сильно не перетягивают во время монтажа электрощита и подключения ввода и выхода. Не допускается повреждение корпуса дифавтоматов во время фиксации, это может стать причиной перегрева автоматического выключателя. Даже небольшая нагрузка может привести к повреждению.

Подключение входа питания происходит сверху, а нагрузки снизу. Это позволит при подключении дополнительной проводки понимать к какому контакту идет нагрузка и питание. Снимается до 15 см внешней изоляции, чтобы кабель было проще сгибать в корпусе щитка. Так упрощается процесс монтажа при большом количестве автоматов. При подключении проводов с небольшим сечением или множеством жил используются наконечники.

Применение автоматов различных полюсностей

Использование однополюсных и двухполюсных автоматов ограничивается однофазными сетями с напряжением в 220 Вольт. К однополюсным приборам автоматического выключения присоединяют фазный провод, обозначенный буквой L. А к двухфазному присоединяется еще и нулевой провод с указателем N.

Для трёхфазных сетей применяются автоматы с тремя полюсами, к ним подключаются соответствующие источники питания L1, L2, L3. В таких сетях встречаются четырёхполюсные автоматы. Свободный полюс используется для соединения с нейтралью в системах TN-S.

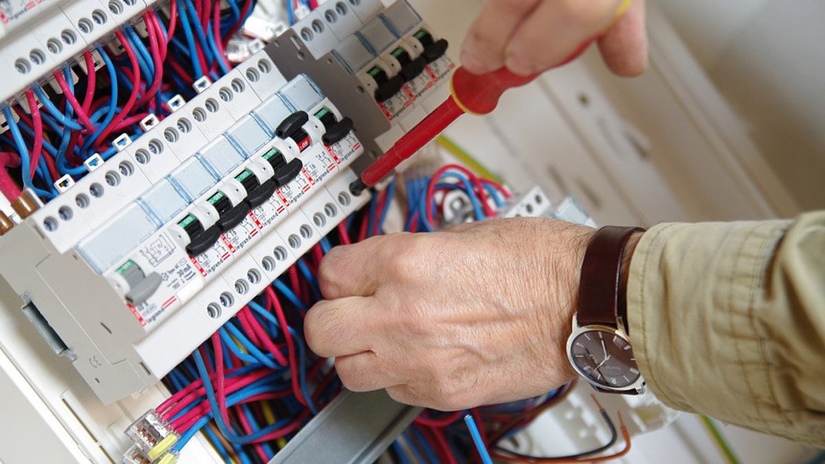

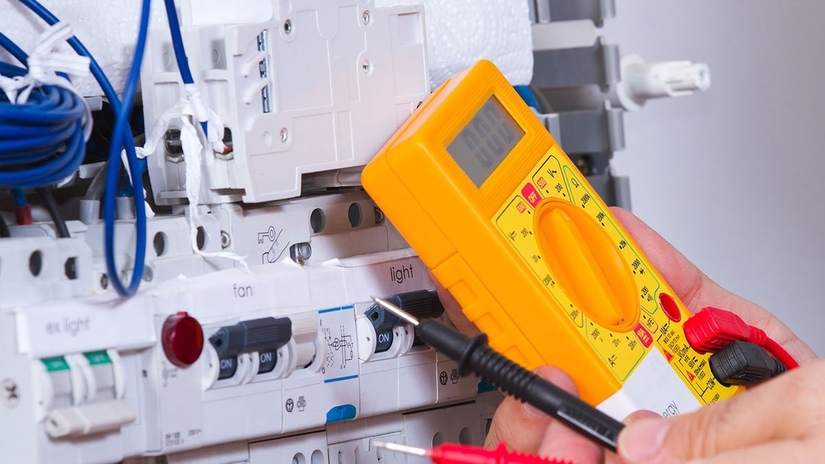

Установка и монтаж электрощитов

Раньше монтаж электрощитов происходил на лестничной клетке. Ввиду увеличения нагрузки на сеть щиты переместились в прихожую или холл, из-за увеличения крупных потребителей электроэнергии (стиральная машина, бойлер, холодильник и др.)

Монтаж в современных домах выполняется двумя способами:

  1. Накладной. Если щит будет располагаться в помещении, недоступном для посторонних людей и детей. Для частного дома или дачи оптимальным вариантом будет выбор щрн (щит-распределить наружный). При этом учитываются погодные условия, чтобы корпус не допускал попадая пыли и влаги. Тоже самое касается и крупных предприятий или офисных центров. Важным является учет крупных габаритов электрощита, ведь необходимо создание модулей под различные комнаты здания.
  2. Скрытый. Для помещений с большим потоком людей. В стене создается ниша, чтобы гарантировать доступ к прибору только специалистам. Скрытый монтаж подходит людям, которые имеют или планируют детей. Ведь юные электрики рискуют не только отключить электричество в доме, но и нанести непоправимый урон здоровью.

Прежде чем начать монтаж электрощита:

  •  Находят оптимальное место размещения;
  •  Проводят тщательные расчеты;
  •  Обдумывают необходимость установки ЩМП. Он необходим для учета потребляемой мощности и максимальной нагрузки разных узлов.

Процесс установки

Перед установкой подготавливают оборудование:

  •  Электросчетчик;
  •  Корпус;
  •  Электропроводка;
  •  Изоляторы;
  •  Монтажные инструменты с прорезиненными ручками;
  •  Гайки, болты, крепежные винты;

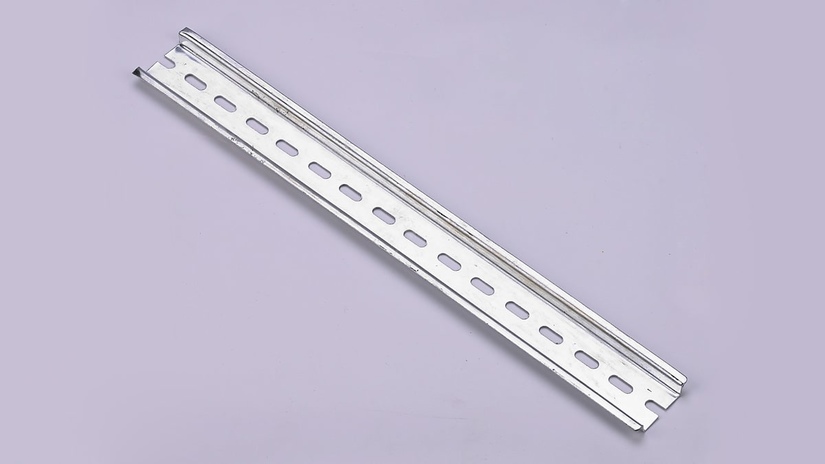

  •  Дин-рейки;
  •  Вольтметр и амперметр;
  •  Выключатели.

Монтаж начинают в такой последовательности:

  1. Заводятся провода и вводный кабель в порядке, который соответствует расположению автоматов.
  2. Фиксируются на дин-рейку предохранили счетчик электропотребления и остальные составляющие. Монтаж осуществляют поочередно.
  3. Подключаются провода с загибами под прямым углом. Проверяются хорошо ли закреплены провода, пошевелив их рукой. Если провод перемещается в клемме, то её затягивают сильнее.
  4. Провода собираются по группам и фиксируются стяжками.
  5. Подключая кабель ввода, заземляющую жилу соединяют с соответствующей шиной. Фазу и ноль подключают к счетчику. Фаза подключается на первую клемму, а ноль - на третью.
  6. В завершение работ делают разметку, навешивают дверцу и размещают внутри схему электрощита.
  7. Для проверки подают энергия в холостую и постепенно увеличивают нагрузку.

Правила монтажа

Основные требований правил безопасности:

  •  Работают исключительно при отключенной сети. Проверяется наличие напряжение контрольной лампой.
  •  В случае подключения проводов контролируют, чтобы все концы были пропаяны или на них были надеты обжимы.
  •  Осматривается электрощит на наличие плохих контактов.
  •  Отмечаются провода и автоматы, чтобы в случае ремонта было проще выполнить обслуживание.
  •  Температура окружающей среды должна быть выше 5 градусов. При низкой температура снижается точность измерения электроэнергии.
  •  Электроприборы, находящиеся рядом, отключаются.

Сборка и монтаж электрощитов с гарантией

Гарантия на бесплатное устранение дефектов до 1 года

Как мы работаем

Заявка на консультацию мастера через форму на сайте или по телефону 8-800-301-25-95

Оператор обрабатывает ваш запрос и передает всю информацию нужному специалисту. Далее мастер связывается с вами и обозначает чем мы можем помочь и какие результаты вы получите.

* При высокой загруженности ожидание звонка мастера может доходить до 24 часов

Выезд мастера на объект в удобное для вас время

Непосредственно в вашем доме или коттедже мастер сможет выполнить предварительные замеры, набросать эскизы планов местности, объекта и схемы монтажа.

* Если объект находится далеко от черты города, то возможна оплата выезда на осмотр, которая будет вычтена из сметы при заключении договора

Составление сметы и договора подряда

Обсуждаем все нюансы, согласовываем бюджет, оптимизируем затраты, чтобы не тратить ваши деньги в пустую. Прописываем этапы и сроки выполнения работ, чтобы вы знали, когда, сколько и за что будете платить. Подписываем договор.

* При заключении договора внимательно проверьте реквизиты и паспорт подписанта. По любым непонятным вопросам звоните: 8-800-800-80-80

Выполнение работ: проектирование, монтаж и наладка

Проектируем инженерные системы для вашего объекта, при необходимости повторно выезжаем на осмотр, чтобы все замеры были максимально точными. Мастера производят монтаж и наладку инженерных систем, а также убирают после себя весь строительный мусор.

* Если строительного мусора много, то заказ контейнера производится за счет заказчика и оговаривается заранее, либо по факту.

Самая приятная часть — сдача объекта в эксплуатацию

Если результат работ не устраивает и возникают замечания, вы можете не подписывать акт приемки-сдачи, пока мы их не устраним. Но таких случаев в нашей практике не было, потому что все заказчики платят только за результат, который их устраивает.

* Финальный расчет производится после подписания акта-приемки выполненных работ

Отзывы заказчиков о нас

Преимущества работы с компанией «ИЗИОН»

Сборка электрощитов: цены за работу

Наименование Ед. изм. Цена (руб) Действие
Установка автоматического выключателя однополюсного шт. 190 Заказать
Установка автоматического выключателя двухполюсного шт. 290 Заказать
Установка автоматического выключателя трехполюсного шт. 390 Заказать
Установка автоматического выключателя четырехполюсного шт. 490 Заказать
Установка УЗО двухполюсного шт. 440 Заказать
Установка УЗО четырехполюсного шт. 590 Заказать
Установка дифференциального автомата двухполюсного шт. 490 Заказать
Установка дифференциального автомата четырехполюсного шт. 590 Заказать
Установка нулевой шины шт. 150 Заказать
Установка реле автоматического переключения шт. 490 Заказать
Подключение электрического кабеля к главному щиту шт. 490 Заказать
Подключение силового кабеля шт. 690 Заказать
Подключение группового кабеля шт. 150 Заказать
Подключение ТV и телефонных к линий в щитке шт. 390 Заказать
Установка магнитного пускателя однофазного шт. 450 Заказать
Установка магнитного пускателя трехфазного шт. 590 Заказать

Установка электросчетчиков

Наименование Ед. изм. Цена (руб) Действие
Установка счетчика электрического однофазного шт. 1 190 Заказать
Установка счетчика электрического трехфазного прямого шт. 2 190 Заказать
Установка счетчика электрического трехфазного трансформатор шт. 3 790 Заказать
