Уличное освещение отвечает за декоративное оформление придомовой территории и безопасность передвижения по двору. Хорошо продуманная схема размещения светильников поможет легко ориентироваться на участке в темное время суток.

Декоративная подсветка клумб, крон деревьев, садовых дорожек, ступеней лестниц позволит создать на приусадебном участке волшебную и загадочную атмосферу.

Правила выбора систем уличного освещения

Уличное освещение делится на три типа — функциональное, декоративное, охранное. Выбор дизайна и типа светильников, схема их установки основывается на ряде принципов.

Эргономичность

  •  Не стоит устанавливать мощные прожекторы чтобы осветить двор небольшого размера. Слишком яркая иллюминация не добавит комфорта, к тому же такие фонари потребляют немало электроэнергии.
  •  Лучший вариант организации освещения — зонирование придомовой территории. Разделение участка на зоны при помощи подсветки позволит эффектно выделить главные участки, а невзрачные места «спрятать» на заднем плане.

Соответствие общему стилю

  •  Стиль освещения должен гармонично вписываться в ландшафтный дизайн участка. Стоит остановить выбор на декоративной подсветке беседок, фонтанов, деревьев и кустарников, фасада здания. Функциональное освещение нужно рядом с входом в дом и гараж, на внутреннем дворе, где организованы места для отдыха.

Практичность

  •  При выборе оборудования лучше отдавать предпочтение долговечному и всесезонному оборудованию. Светильники должны одинаково хорошо выглядеть на фоне зеленой травы и заснеженных клумб. Материал плафонов фонарей и подвесных ламп должен переносить прямые солнечные лучи, попадание влаги и температуру ниже нуля.

Обслуживание

  •  Все компоненты системы должны быть простыми в эксплуатации и удобными в обслуживании. При составлении схемы расположения элементов нужно особое внимание уделить системе управления и предусмотреть свободный доступ к каждому устройству для ремонта и сервисного обслуживания.

Ремонтопригодность

  •  Приобретая оборудование для освещения стоит отдавать предпочтение распространенным видам приборов, к которым легко подобрать комплектующие в случае ремонта.
  •  Некоторые модели светильников имеют неразборный корпус и предназначены для одноразового использования, поэтому на качестве лучше не экономить.

Типы освещения, их особенности

Использование современных технологий и смелых дизайнерских решений позволяет при помощи внешнего освещения создать на приусадебном участке необычные визуальные эффекты. Комбинируя разные по типу и яркости модели светильников можно добиться самых неожиданных результатов.

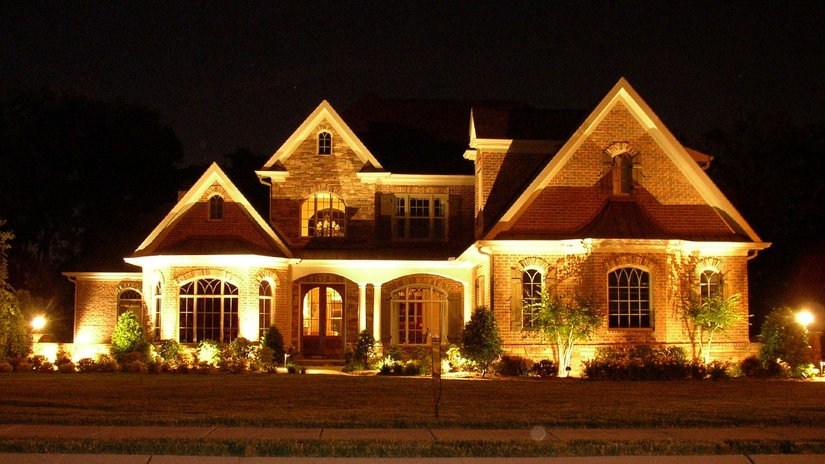

Заливающая подсветка

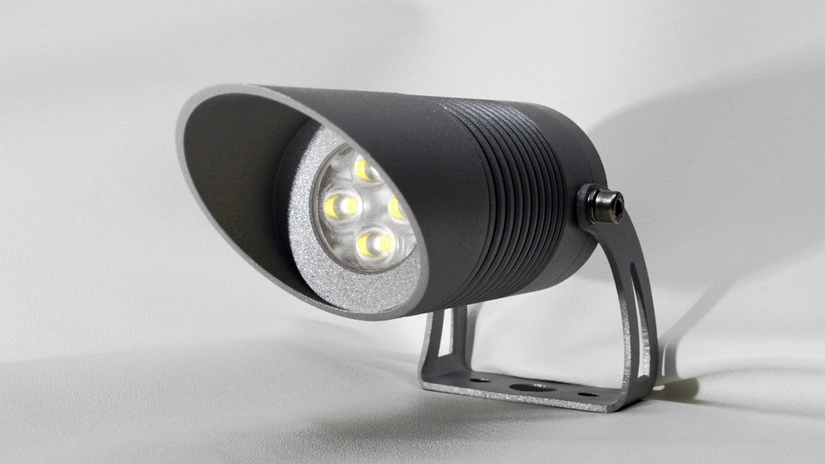

  •  Заливающая подсветка поможет оценить архитектурный стиль здания в темное время суток. Этот тип используют для равномерного освещения фасада.
  •  Светодиодные светильники, оснащенные рефлекторами, подчеркнут объем и фактуру лицевой стороны здания. Однако нужно знать, что неправильно спроектированное освещение выявит даже самые мелкие дефекты.

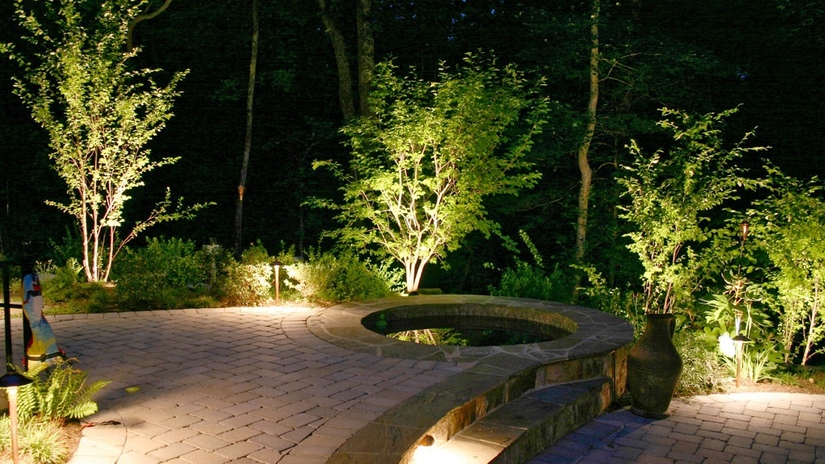

Акцентированная подсветка

  •  С помощью направленных светильников выделяются отдельные элементы фасада или ландшафта. Концентрированный луч света направляется на декоративные растения или арт-объекты, колонны, статуи, лепнину или полностью освещает входную группу.

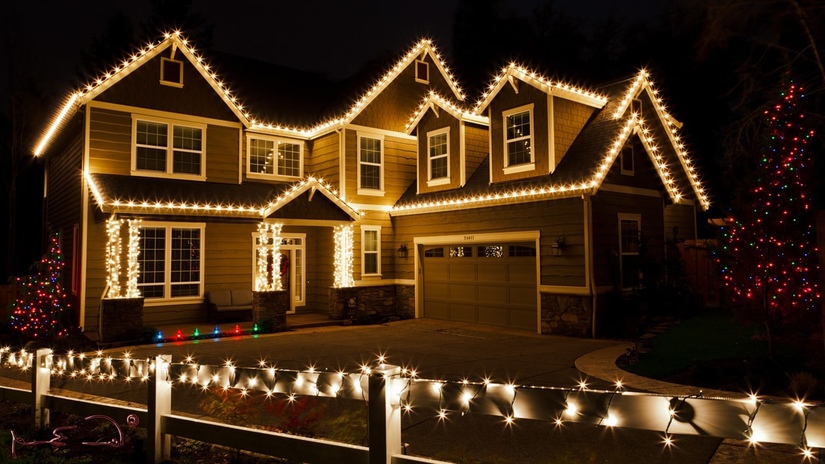

Контурное освещение

  •  Светодиодные трубки, ленты и гирлянды с постоянным или переменным свечением используются для выделения какой-либо части или всего здания в целом.
  •  Контурную подсветку применяют для освещения оригинальных оконных проемов, арок, входных групп, выполненных по специальному дизайнерскому проекту.

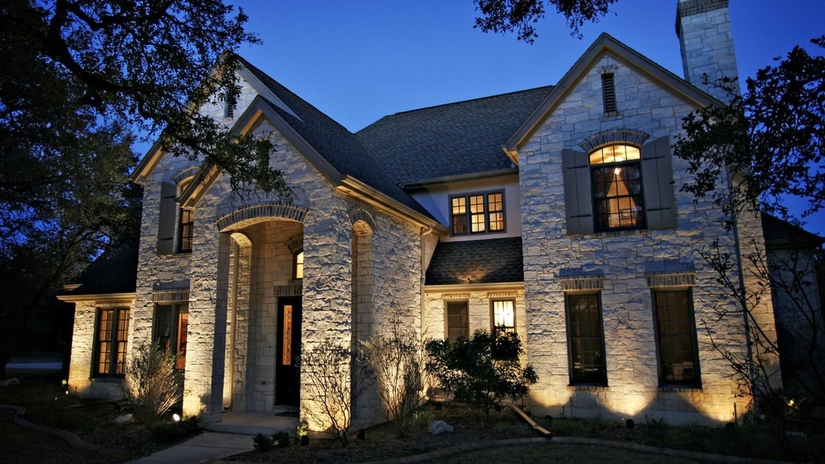

Скрытая подсветка

  •  Мобильные прожекторы или встроенные точечные светильники служат для выделения определенных частей фасада — карнизов, балконов, подоконников, лестниц. Декоративная подсветка не имеет функциональной составляющей и применяется для создания эффектного светового рисунка.

Функции освещения

Основные задачи, которые выполняет уличное освещение – это обеспечение ориентации в темное время суток и декоративно-художественное оформление придомовой территории. Правильно расположенные светильники и прожекторы служат и для охраны участка.

Декоративная

  •  Чтобы двор и сад и вечером выглядели красиво используется декоративная подсветка. С помощью оригинальных уличных светильников, поворотных спотов, фонарей разного размера, светодиодных трубок и лент подсвечивают нужные участки, создают уютную и загадочную атмосферу.
  •  Осветительные приборы могут быть переносными, встроенными в грунт, тротуар или ступеньки. Их устанавливают на опорах и кронштейнах, монтируют на фасады зданий и беседок, лентами обрамляют бассейны и арки.

Охранная

  •  Ярко освещенные участки злоумышленники обходят стороной. Мощные светильники устанавливаются по периметру участка, около ворот, гаража и хозпостроек. Фонари должны освещать как можно большую площадь, поэтому их располагают на значительной высоте.
  •  В отличие от декоративного и функционального освещения аварийные лампы не выключают всю ночь. Чтобы снизить расход электроэнергии можно установить датчики движения или инфракрасные детекторы. Прожекторы включаются только тогда, когда в зоне действия датчика появляется движущийся объект.

Функциональная

  •  Главные вопросы, которые решает функциональное освещение – это безопасность передвижения по территории. Нужно организовать хорошее освещение садовых дорожек, ступеней лестниц, участков вокруг искусственных и естественных водоемов, примыкающих к территории загородного дома.
  •  Для этой цели хорошо подходят уличные фонари с ножками средней высоты. Их устанавливают таким образом, чтобы освещенные участки немного перекрывали друг друга.

Проектирование и монтаж уличного освещения

Платите только за результат, который видите

Виды светильников для придомового освещения

Фонари могут работать как на солнечных батареях, так и от постоянного источника питания. Для уличного освещения используются разные по стилю и оформлению светильники со светодиодными и люминесцентными лампами. Рассмотрим самые популярные модели, предназначенные для наружного освещения.

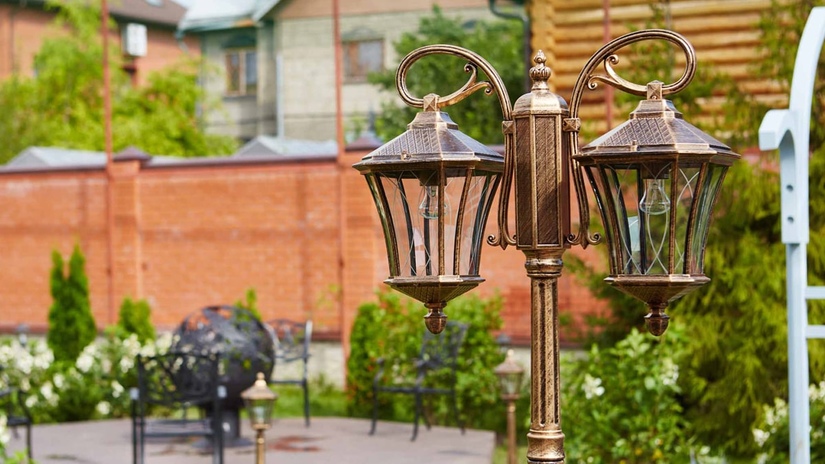

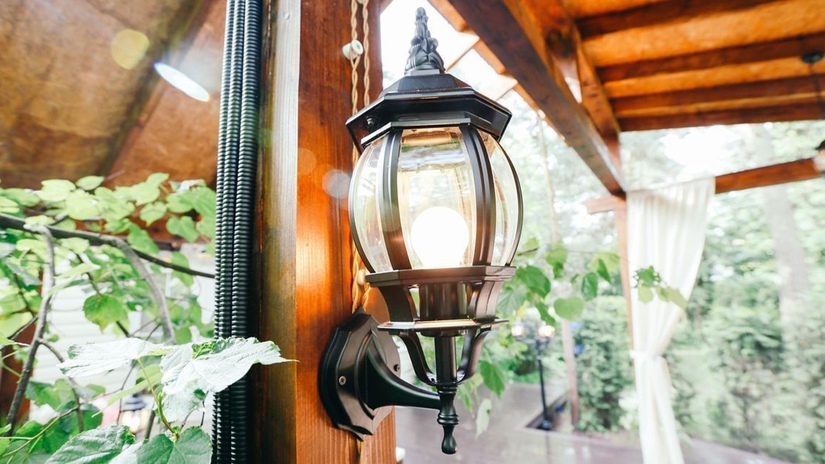

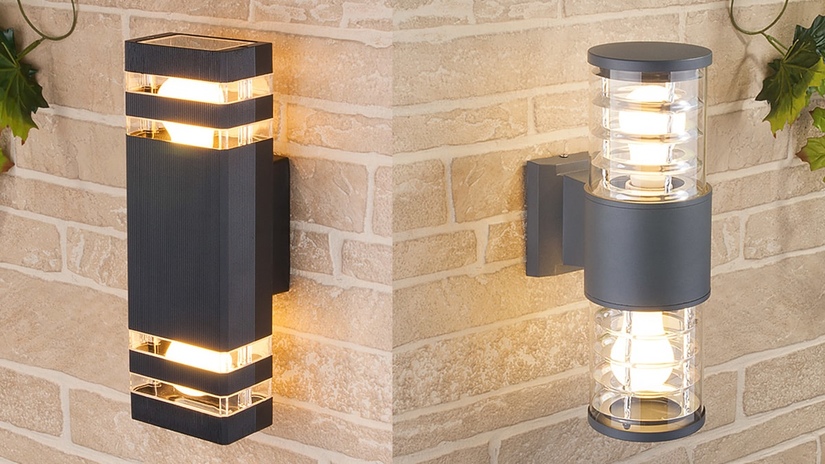

Фонари на столбах или настенные светильники

Настенные устройства крепятся на фасад дома или наружную стену веранды над входной дверью, либо на кирпичные, каменные или металлические столбики забора. Уличные фонари могут иметь собственные опоры – столбы, невысокие колонны, консоли.

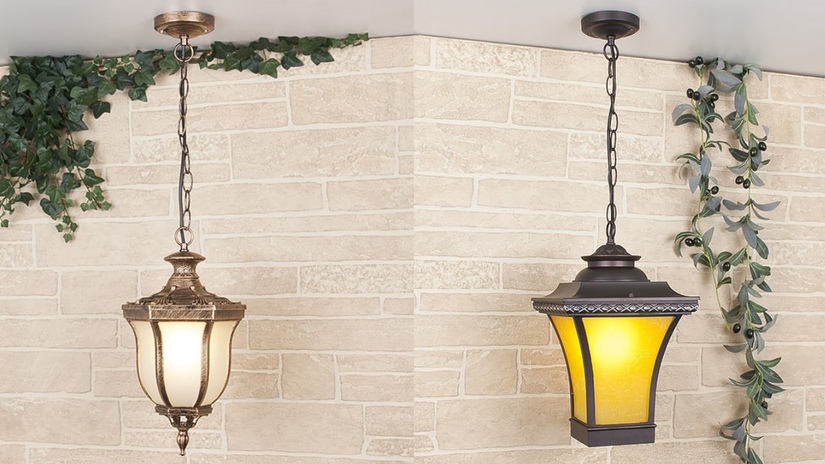

Подвесные лампы

Такие устройства используют для освещения крытых двориков, навесов, беседок. Лампы с плафонами, стилизованные под старину или выполненные в современном стиле, подвешиваются под потолком на цепях. Высота подвеса регулируется до 1 метра.

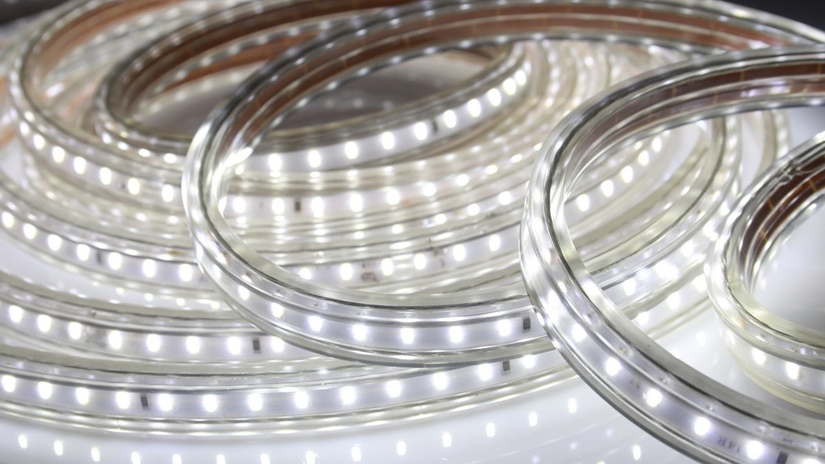

Светодиодные ленты

Ленты со светодиодами монтируются на горизонтальные и вертикальные поверхности при помощи пластиковых скоб. С помощью светодиодных лент создают декоративное оформление ступеней и перил лестниц, балконов, фасада, оконных проемов. Светящимися гирляндами украшают деревья и кустарники, газоны, клумбы.

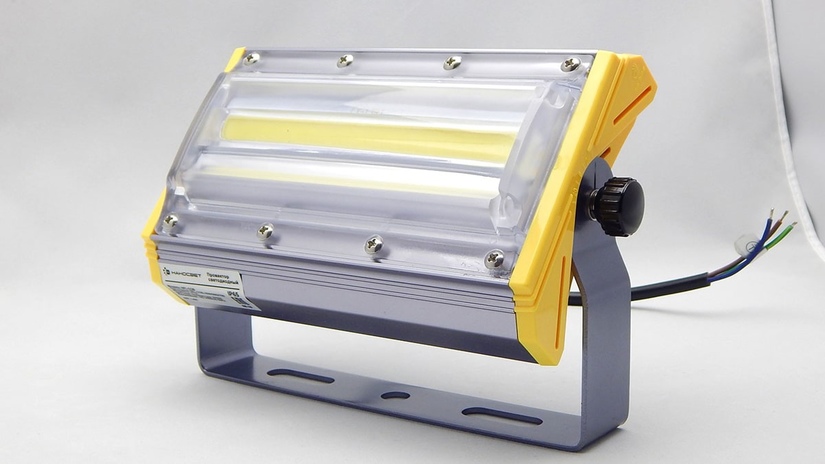

Прожекторы

Ксеноновые, галогенные и светодиодные прожекторы различаются по:

  •  размерам;
  •  типу конструкции;
  •  способу монтажа;
  •  мощности.

Как правило, осветительные приборы этого типа используют для организации заливающей подсветки и охранного освещения.

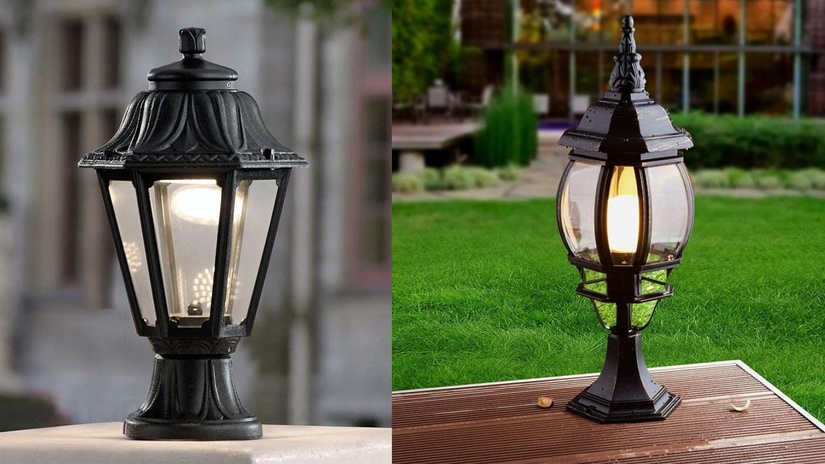

Светильники на ножке

Садово-парковые светильники на невысоких опорах чаще всего устанавливают на участке вдоль дорожек, подъездных аллей, на газонах, по периметру беседок и внутренних двориков.

Прокладка кабеля

Элементы уличного освещения постоянно подвергаются воздействию осадков, высоких и низких температур, УФ-излучению. Существует вероятность механического повреждения силового кабеля. Именно поэтому к монтажу и выбору оборудования предъявляются более жесткие требования.

Для создания наружного освещения используют специальный кабель, который прокладывают под землей или ведут с помощью опор по воздуху.

Подземный способ

Прокладка кабеля в траншею имеет ряд преимуществ.

Основные из них:

  •  Можно использовать кабель большего сечения.
  •  Большая экономия на столбах, опорах, крепеже.
  •  Сводится к минимуму установка выключателей, изоляторов.
  •  Внешний вид участка не будет испорчен столбами и висящими проводами.
  •  При правильном расчете и грамотном монтаже о кабеле после прокладки можно забыть навсегда.

Лучший выбор в этом случае – бронированный кабель с медной «начинкой» с маркировкой ВББШв. Выдерживает температуру от -50оС до +50оС, идеально подходит для прокладки силовой линии под землей.

Правила монтажа электрического кабеля под землей:

  •  Если кабель ведется вдоль фундамента, то минимальное расстояние от дома до траншеи – 60 см.
  •  Места заезда и парковки автомобилей при прокладке нужно обходить. Если кабель ведется под «опасными» участками, то траншею заглубляют до 60 см.
  •  Большие деревья и кустарники обводятся по кругу, чтобы растущие корни не повредили оболочку кабеля. Прокладка провода ведется не по прямой, а по ломаной линии.
  •  Проводник не должен пересекаться с другими коммуникациями. Если выполнение этого условия технически невозможно, кабель укладывают в защитный кожух и располагают на расстоянии не менее 25 см от газовых, водопроводных и канализационных труб.

Воздушный способ

Воздушная прокладка питающего кабеля выполняется с использованием самонесущих проводов. Срок службы кабеля с маркировкой СИП – 25 лет.

Если решено использовать кабель без несущего элемента, тогда для усиления конструкции потребуется стальной оцинкованный трос. В противном случае обычный кабель растянется и провиснет.

Преимущества воздушного способа прокладки:

  •  Время на прокладку электрокабеля сокращается в 2 раза.
  •  Можно использовать не дорогой бронированный кабель, а более доступные по цене СИП-3 или СИП-4.
  •  Простой монтаж. Не нужно копать траншеи и тратить далеко не дешевый кабель на обход корней деревьев, обводку водопроводных и канализационных труб.

Монтаж силового кабеля выполняется по определенным правилам:

  •  Минимальное расстояние от земли до провода – 2,5 метра. Для участков, где проезжает транспорт, это расстояние увеличивается до 6 метров.
  •  Расстояние по горизонтали от СИП до балконов, террас, окон, а также распределительных газовых труб должно быть не менее 1 метра.
  •  Промежуток между проходящим проводом и глухой стеной дома – не меньше 20 сантиметров.

Прокладка кабеля уличного освещения дома

Оставьте заявку, мы перезвоним

Варианты опор для наружного освещения

Для организации уличного освещения придомовой территории используют несколько разных вспомогательных конструкций.

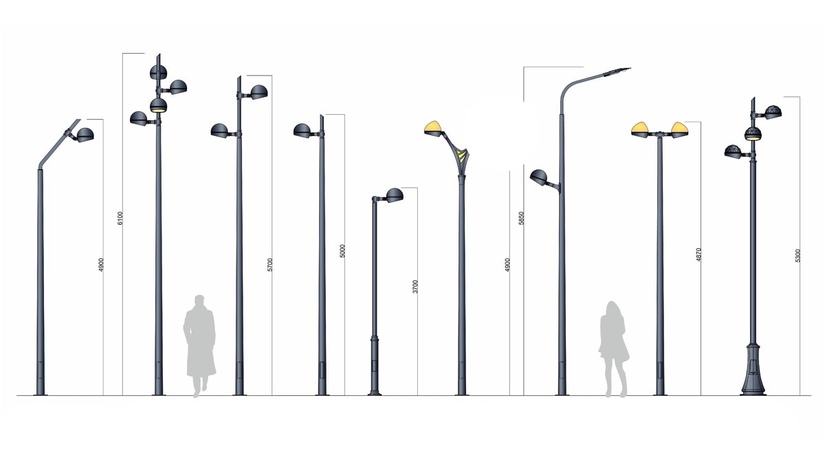

Столбы уличного освещения

Столбы для прокладки троса и установки светильников представлены вертикальными опорами из дерева, стали, армированного бетона, полимерных материалов. Вес, высота и диаметр столбов напрямую зависят от материала, из которого они изготовлены.

  •  деревянные — диаметр 30 см, длина от 3 до 11 м;
  •  бетонные — вес от 300 кг, диаметр 10-40 см, высота от 4 до 11 м;
  •  металлические опоры изготавливаются высотой от 1.5 м, остальные параметры зависят от типа конструкции.

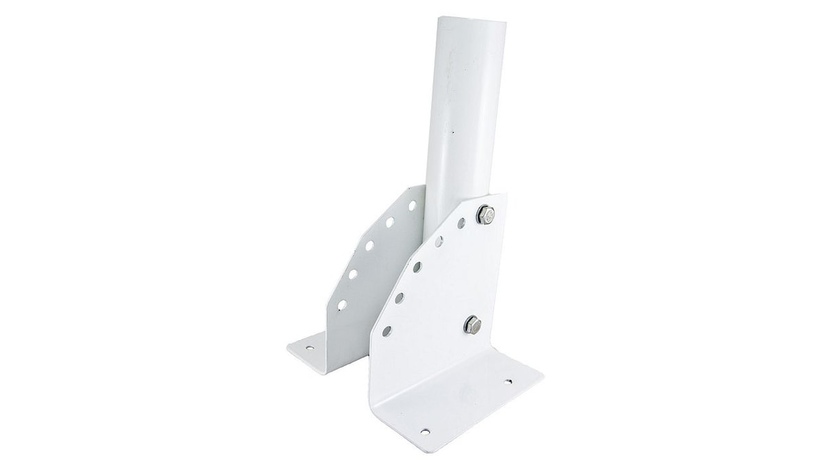

Кронштейны для светильников и фонарей

Кронштейны обычно изготавливают из металла – низкоуглеродистых марок стали со специальным антикоррозионным покрытием. Конструкции этого типа служат для закрепления фонаря на столбе или вертикальной поверхности.

Кронштейны бывают:

  •  с жестким креплением и поворотные, с регулировкой положения светильника;
  •  с посадочным местом типов «обечайка» или «фланец», с настенным креплением;
  •  консольными, прожекторными, торшерными;
  •  однорожковыми и многорожковыми.

Большой популярностью пользуются радиусные и угловые кронштейны, а также Т-образные модели.

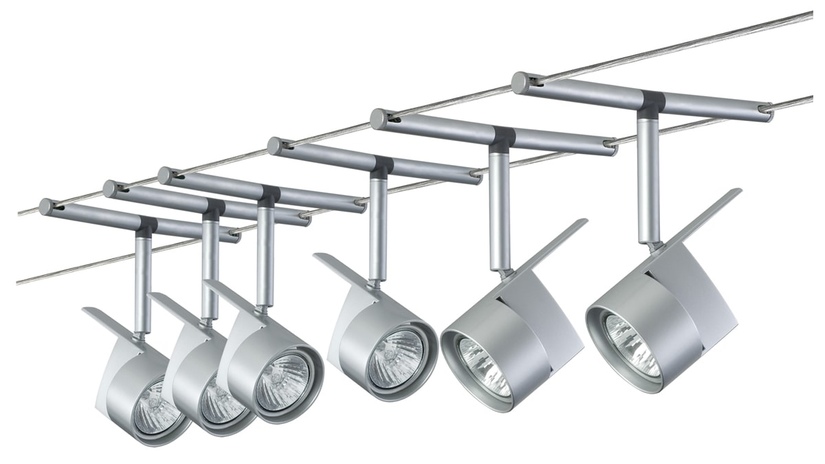

Натянутый трос струнной системы освещения

В качестве конструкционного элемента используются канаты из оцинкованной проволоки либо стальной длинномерный пруток ГОСТ 2590-71.

Диаметр металлоизделия рассчитывают, исходя из нагрузки на опорный трос. Обычно используют стальную проволоку диаметром 2-3 мм с цинковым покрытием либо проволочный канат толщиной от 4 до 6,5 мм.

Материал опор уличного освещения

При выборе столбов для уличного освещения нужно учитывать характеристики и преимущества материала.

Деревянные опоры делают из осины, ели, сосны, пихты.

Плюсы:

  •  небольшой вес, что удешевляет транспортировку и упрощает монтаж;
  •  низкая стоимость в сравнении с другими видами опор;
  •  древесина относится к диэлектрическим материалам, а значит такие столбы будут более безопасными в эксплуатации;
  •  опоры из дерева устойчивы к ударным и изгибающим нагрузкам, что делает их незаменимыми в сейсмически активных зонах;
  •  срок службы опор из хвойных пород не меньше 40 лет.

Минусы:

  •  неправильная обработка древесины приводит к гниению и порче опор насекомыми;
  •  сильное оледенение может привести к слому столба.

Опоры из стали, алюминия и оцинкованного металла достаточно давно используются для организации уличного освещения.

Плюсы:

  •  эстетичность и отличные декоративные свойства;
  •  длительный срок эксплуатации;
  •  пустотелые опоры имеют небольшую массу;
  •  большой запас прочности.

Минусы:

  •  некоторые виды металлических опор требуют регулярного окрашивания;
  •  стоимость металла больше всех остальных материалов.

Бетон, армированный стальными стержнями, обладает высокой прочностью.

Плюсы железобетонных столбов:

  •  устойчивость к сезонным перепадам температуры;
  •  коррозионная стойкость;
  •  способность выдерживать высокие нагрузки;
  •  долговечность.

Минусы:

  •  непритязательный внешний вид бетонных опор ограничивает возможность их использования в качестве элементов декора;
  •  большой вес усложняет монтаж и перевозку опор.

Для изготовления столбиков используется полиэтилен высокого давления (ПВД) и ударопрочный поликарбонат.

Плюсы:

  •  изделия из полимерных материалов не подвержены коррозии, не гниют и не привлекают насекомых-вредителей;
  •  технологичность полимеров позволяет изготавливать опорные столбы любой конфигурации и размера;
  •  пластиковые опоры сочетают такие качества, как механическая прочность и небольшой вес.

Минусы:

  •  пластик плохо переносит ударные нагрузки, поэтому рекомендуется приобретать опоры с дополнительным армированием;
  •  полимерные материалы боятся открытого огня и высоких температур.

Электромонтажные работы по устройству наружного освещения

Уличные осветительные приборы подвергаются длительному воздействию ветра и осадков. Поэтому к конструкции и монтажу светильников и их опор предъявляются повышенные требования.

В зависимости от типа устанавливаемых светильников для монтажа электрооборудования могут понадобиться разные наборы инструментов.

Монтаж светильника на металлической опоре

Для установки столбиков потребуются:

  •  Бур или коловорот. Для формирования отверстий под опоры.
  •  Садовая или штыковая лопата. Нужна для копки траншей.
  •  Мастерок. Столбы нужно поместить в ямки, после чего залить бетоном.
  •  Доски для опалубки.
  •  Компоненты для смеси. Цемент, песок, гравий, вода в соотношении 1 / 1,9 / 2 / 0,6.
  •  Строительный уровень. Опору нужно установить строго вертикально, для этого и нужен нивелир.
  •  Емкость для замешивания раствора. Подойдет металлическое корыто квадратной формы.

Если прокладка кабеля будет вестись воздушным способом, то понадобятся только ямы под столбы. Для подземной прокладки токоведущей линии нужно будет сделать траншеи.

Основные этапы монтажа опоры:

  1. В почве копают яму, дно которой просыпают песком и утрамбовывают.
  2. Подземный кабель выводят наружу точно посередине отверстия.
  3. В дно ямы устанавливают арматурные прутья, связанные специальной вязальной проволокой.
  4. Из досок сооружают опалубку и подпирают ее снаружи брусками. Это делается для того, чтобы опалубка не развалилась при застывании бетона.
  5. Внутрь опалубки заливают бетонный раствор, дают бетону застыть после чего опалубку убирают.

На готовое основание монтируют железные или пластиковые опоры при помощи анкерных или фланцевых креплений.

Деревянные и железобетонные столбы чаще всего используют для воздушной прокладки кабеля. Для их монтажа опалубка не нужна. Опоры устанавливают в выкопанные ямы и, выровняв по вертикали, заливают бетоном.

Монтаж настенных светильников

Для установки уличного фонаря на вертикальные поверхности нужны:

  •  Перфоратор для сверления отверстий.
  •  Крепеж – дюбель-бабочки или анкерные болты.
  •  Карандаш для разметки рабочей поверхности.

В первую очередь нужно обесточить линию, питающую ту часть дома, где будут проводиться монтажные работы. После этого светильник разбирают, и ориентируясь на отверстия для крепежа на задней стенке устройства, размечают основание. Отверстия проделывают дрелью с помощью сверла нужного диаметра. В отверстия устанавливают дюбели, на них монтируют корпус светильника.

Монтаж светодиодной ленты

Для подсветки ступеней лестницы и  потолка используют светодиодную ленту.

Для ее монтажа понадобится:

  •  Алюминиевый каркас или рейку. Она будет прикручиваться к нижней части ступеней.
  •  Саморезы. С их помощью выполняется крепление профиля.
  •  Дрель для сверления отверстий.

Лента режется на отрезки нужной длины, после чего с нее снимается защитная пленка. Отрезки ленты приклеивают на каркас, который монтируют в нужном месте. Провода укладывают в водонепроницаемую оболочку и прячут в специально проделанные штробы и каналы.

Общее количество светильников, их мощность

Расчет количества осветительных приборов поможет не переплачивать за перерасход электроэнергии и покупку лишних фонарей.

Формула для расчета:

N = E*S*Z*K/(F/n), где

N – общее число осветительных приборов.

E – минимальный уровень освещенности.

S – площадь участка в м2.

Z – коэффициент неравномерности освещения. Для каждого типа ламп он разный. Например, для люминесцентных и светодиодных он равен 1,1, для ламп накаливания 1,15.

K – коэффициент запаса. Нужен для учета снижения яркости освещения, которое возникает в результате длительно использования или загрязнения стекла. Для светодиодов коэффициент равен 1,2, для люминесцентных ламп – 1,4.

F – количество света, которое излучает одна лампа.

n – коэффициент, учитывающий отражающую способность предметов, расположенных рядом со светильником.

  •  Для примера можно рассчитать количество и мощность светильников для внутренней зоны парковки рядом с гаражом. Площадь участка для парковки трех машин 90-100 м2. Будут установлены светодиодные прожекторы мощностью 40 Вт с коэффициентом светимости 90 лм/Вт. Чтобы получить данные о количестве света для одной лампы (F) нужно перемножить два этих значения. Получаем F=40*90=3600 лм.
  •  Коэффициент n указан в инструкции СН 541-82. Для поверхностей из светло-серого бетона n будет равен 50%. Согласно нормам для парковок минимальная освещенность (E) не должна быть ниже 10. Все данные для подстановки в формулу есть. Путем несложных расчетов можно выяснить, что для хорошего освещения участка площадью 90-100 м2 потребуется один светодиодный прожектор мощностью 40 ВТ или два светильника мощностью по 20 Вт.

Сечение кабеля, его длина

Длину кабеля можно рассчитать, измерив расстояние между электрощитком и выключателями на схеме. Суммируется общая длина монтажных и установочных кабелей с крепежом, защитными и поддерживающими конструкциями. При расчетах следует для каждого отрезка сделать припуск минимум на 1 см для соединения проводов.

  •  Сечение токоведущего кабеля определяют путем расчета нагрузки. Для этого нужно суммировать номинальную мощность всех светильников и умножить на коэффициент одновременной работы электроприборов. Этот коэффициент зависит от числа светильников и варьируется от 0,40 до 1,0.

Расчеты нагрузки должны учитывать некоторый запас прочности и надежности. Обычно для монтажа уличного освещения используют медный провод сечением до 5 мм2, что соответствует диаметру кабеля 1,8 мм.

Мощность выключателей и УЗО

Автоматические выключатели и УЗО устанавливаются в электрощитке. С их помощью можно легко управлять системой освещения на участке, включать подсветку определенных зон придомовой территории.

Устройства защитного отключения защищают электроприборы от перегрузок в сети, оперативно срабатывают при механическом повреждении линии или коротком замыкании, исключая риск поражения электрическим током.

Автоматические выключатели выпускаются номиналом от 16 до 63 Ампер. Автоматика с меньшей номинальной мощностью практически не используется. В продаже можно встретить УЗО с разными техническими характеристиками.

При выборе устройства нужно учитывать:

  •  напряжение сети;
  •  количество полюсов;
  •  номинальный и дифференциальный ток.

Для системы освещения придомовой территории оптимальным вариантом будет установка УЗО, реагирующего на переменный ток утечки с номинальным напряжением 230 В и номинальным током до 32 А. Если оборудование монтируется для освещения большого участка с мощными охранными прожекторами, рекомендуется использовать трехфазные УЗО.

Для каждой зоны и типа светильников лучше установить свой автомат и УЗО. Подобный подход сводит к нулю вероятность ложных срабатываний. Такая схема упрощает поиск места обрыва провода, а для ремонта или замены оборудования не понадобится отключать все освещение вокруг дома.

Схема уличного освещения. Требования и рекомендации для проектирования

При разработке проекта наружного освещения нужно учесть множество факторов, которые влияют на распределение света, цветопередачу и расход электроэнергии.

Сюда входит:

схема садовых дорожек, наличие парковочных мест;
архитектурные особенности зданий, беседок, хозпостроек;
количество, тип и расположение деревьев и кустарников;
особенности ландшафта и рельеф участка.

Большое значение имеют технические нормы и правила, которые предъявляются к созданию уличного освещения.

Глубина/высота прокладки

Прокладка кабельных линий в земле выполняется в специальные траншеи. Их дно просыпают песком, сверху кабеля по всей длине укладывается сигнальная лента надписью вверх. Засыпка траншей выполняется грунтово-песчаной смесью без камней и строительного мусора.

Глубина прокладки кабеля:

  •  до 20 кВ не менее 70 см;
  •  от 35 кВ не менее 100 см.

Если линия, проходящая в земле, пересекается с подъездными дорожками, то независимо от напряжения кабеля траншею заглубляют до 1 м. Если кабель прокладывается в жестких трубах, допускается уменьшение глубины до 50 см.

При воздушном способе прокладки кабель должен проходить на высоте:

  •  не менее 3 м над пешеходными зонами;
  •  не ниже 6 м над участками, где проезжает транспорт.

Допускается установка светильников по обеим сторонам от автомобильной аллеи на высоте 0,9-1,3 м если токоведущие части осветительных приборов будут защищены от прикосновений.

Согласно нормативам ПУЭ при параллельной прокладке силовых кабелей расстояние между ними по горизонтали должно быть не меньше:

10 см для электрокабелей до 10 кВ;

25 см для кабелей 20-35 кВ;

50 см между силовыми линиями и кабелями связи.

Подбор типа светильников

При выборе осветительных приборов необходимо учитывать радиус освещенности. При расчетах функциональной и охранной систем радиусы освещенности не должны пересекаться. Радиус освещенности определяется по специальным таблицам и зависит от типа светильника и высоты подвеса.

При выборе осветительных приборов нужно обращать внимание на:

  •  Экономичность. Лампы в прожекторах и фонарях должны быть энергосберегающими. Это светодиодные и люминесцентные светильники. Галогеновые и лампы накаливания практически не используются для уличного освещения.
  •  Мощность. Чем интенсивней требуется освещение, тем более мощные светильники нужны.
  •  Радиус освещенности. Он зависит не только от высоты опоры или подвеса светильника. Большую роль имеет конструкция фонаря и светорассевающее свойство плафона.
  •  Защита корпуса. Уличные фонари и прожекторы должны иметь корпус с соответствующим уровнем защиты.

Подбор типа проводов

Несмотря на то, что алюминиевые кабели намного дешевле, медные проводники гораздо чаще используются для прокладки электросетей.

Плюсы использования кабеля с медными жилами:

  •  Отличная электропроводность. Этот показатель у меди в 1,7 раз выше, чем у алюминия.
  •  Прочность и гибкость. Медные провода даже с одной жилой способны выдержать большое количество деформаций. Кабели с алюминиевыми жилами не могут похвастаться такой надежностью.
  •  Долговечность. Проводники из меди прослужат не меньше 50 лет, в то время как алюминиевые могут потребовать замены гораздо раньше.

Заземление

Все типы светильников, которые используются для наружного освещения, нуждаются в обязательном заземлении. Для этого используются специальные заземляющие устройства с сопротивлением не более 30 Ом.

Заземление уличных светильников, подключенных в электросети, позволяет обеспечить безопасность в случае нарушения целостности проводки. Ток стекает в землю, перераспределяется и становится неопасным для человека. Эта мера призвана обезопасить оборудование и в случае прямого удара молнии. Через заземление импульсные токи отводятся в почву, снижая напряжение силового кабеля.

Проектирование и монтаж наружного освещения

Все работы начинаются вовремя и завершаются в срок

Подключение осветительных приборов и всех систем

Монтаж уличного освещения выполняется в определенном порядке с учетом требований ПУЭ. Установка электрооборудования и прокладка кабелей должны точно соответствовать проекту.

Установка и подключение светильников

В схемах и чертежах указаны количество фонарей, их мощность, место и высота расположения. Для установки осветительных приборов потребуются опоры или настенные кронштейны.

Для монтажа дифавтоматов и УЗО используются электрощиты, установленные в специальные шкафы из негорючих материалов. Обычно это запирающиеся боксы из стали или термостойкого пластика.

Щиток размещают в месте с хорошей естественной вентиляцией таким образом, чтобы обеспечить свободный доступ к оборудованию для замены и технического обслуживания.

В электрощит монтируют:

  •  устройства защитного отключения;
  •  шины нулевые и заземляющие;
  •  вводные автоматы на 30-60 А;
  •  автоматы для разных групп светильников.

Автоматы лучше подписать. Это поможет избежать путаницы при подключении и эксплуатации освещения. После монтажа всех элементов соединения тестируются, замеряется сопротивления нуля и фазы. После этого система обесточивается, провода подводятся к точкам.

Соединение проводов, их гидроизоляция

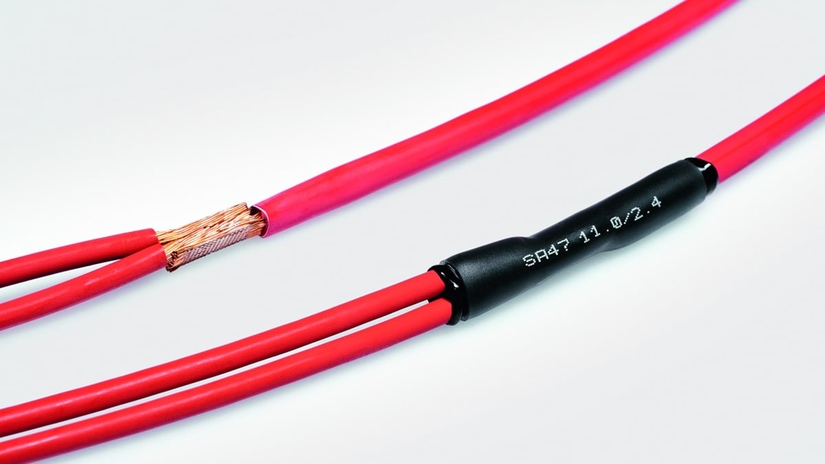

Для гидроизоляции соединений применяется термоусадочная трубка (ТУТ). Трубку надевают на один из концов кабеля после чего проводники соединяют. Термоусадочный материал передвигают на место соединения и нагревают строительным феном. После усадки изоляционная трубка плотно обхватывает место соединения проводов, обеспечивая нужную защиту.

Для соединения проводов используют несколько разных способов:

  •  с помощью болтовых соединений;
  •  самоизолирующими зажимами;
  •  пружинными клеммами;
  •  клеммными колодками;
  •  опрессовкой гильзами.

Установка выключателей

При монтаже уличных выключателей нужно продумать место установки и способ подключения кабеля. Размыкающие изделия разрешается монтировать только под защитными козырьками или навесами. Если такая возможность отсутствует, тогда для защиты устройств потребуется приобрести герметичные боксы.

Если выключатель монтируется на деревянную поверхность, нужно обязательно покрыть дерево несгораемым материалом. Противопожарная прокладка должна быть больше площади выключателя минимум на 1 см по периметру. Для бетонных и кирпичных стен организации несгораемой основы не требуется.

Основные этапы монтажа выключателя:

  •  провод от распределительной коробки или электрощитка подводится к выключателю;
  •  устройство разбирают, заднюю крышку прикручивают к стене;
  •  фазный провод подключают к выключателю и фазной жиле в распаечной коробке;
  •  аналогичным способом выполняется подключение к вводному кабелю.

Все работы должны проводиться только после обесточивания системы.

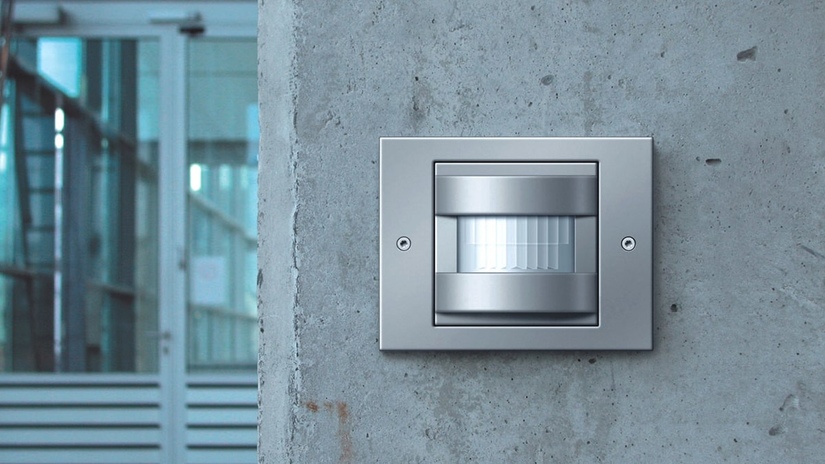

Автоматика, датчики движения

Автоматика позволяет контролировать работу системы освещения, сделать ее максимально эффективной.

Преимущества использования автоматического управления:

  •  с помощью датчиков и фотореле можно настроить светильники так, чтобы они включались и выключались в определенное время либо реагировали на уровень естественного освещения;
  •  датчики движения помогают экономить электроэнергию, включая свет только тогда, когда это действительно нужно;
  •  охранная сигнализация, оснащенная датчиками движения, помогает отпугивать злоумышленников.

Подключение автоматической системы дает возможность быстрого, комфортного и эффективного управления уровнем и интенсивностью освещения в любой точке участка.

Техника безопасности при установке уличного освещения

  •  Перед началом работ необходимо проверить исправность штатного оборудования и измеряющих приборов, наличие защитных средств.
  •  Все монтажные работы выполняются только при полном отключении напряжения в сети.
  •  Монтаж светильников выполняется в соответствии с инструкцией изготовителя и правил ПУЭ.
  •  Перед монтажом светильников и прокладкой кабеля каждый элемент системы должен пройти визуальный осмотр на выявление дефектов.
  •  Стремянки и приставные лестницы допускается использовать при монтаже оборудования на высоте не более 5 м. При превышении этого показателя прибегают к помощи кранов и других высотных установок.

Сложность монтажа наружного освещения своими руками

Работы по устройству наружного освещения придомовой территории требуют ответственности, наличия профессиональных навыков и практического опыта в этой сфере. Конечный результат напрямую зависит от квалификации мастера.

  •  Ошибки, допущенные при монтаже, могут привести к непредсказуемым результатам. Сбои в работе оборудования, возгорание в результате короткого замыкания, травмы из-за поражения электрическим током – это лишь небольшая часть возможных последствий неправильных расчетов и ошибок монтажа. Работу с электричеством лучше доверить опытным монтажникам, которые обладают нужной квалификацией.

Как правило, специализированные организации предлагают своим клиентам целый комплекс услуг.

Помимо монтажа в договор можно включить:

  •  Разработку проекта с привязкой освещения к интерьеру ландшафта.
  •  Помощь в подборе светильников, опор, кронштейнов, кабеля.
  •  Выполнение светотехнических расчетов.
  •  Согласование проекта в соответствующих инстанциях.
  •  Пусконаладку и ввод системы в эксплуатацию.
  •  Сервисное обслуживание системы.

Монтаж уличного освещения в Москве

Закупим и доставим материалы. Вывезем мусор

Как мы работаем

Заявка на консультацию мастера через форму на сайте или по телефону 8-800-301-25-95

Оператор обрабатывает ваш запрос и передает всю информацию нужному специалисту. Далее мастер связывается с вами и обозначает чем мы можем помочь и какие результаты вы получите.

* При высокой загруженности ожидание звонка мастера может доходить до 24 часов

Выезд мастера на объект в удобное для вас время

Непосредственно в вашем доме или коттедже мастер сможет выполнить предварительные замеры, набросать эскизы планов местности, объекта и схемы монтажа.

* Если объект находится далеко от черты города, то возможна оплата выезда на осмотр, которая будет вычтена из сметы при заключении договора

Составление сметы и договора подряда

Обсуждаем все нюансы, согласовываем бюджет, оптимизируем затраты, чтобы не тратить ваши деньги в пустую. Прописываем этапы и сроки выполнения работ, чтобы вы знали, когда, сколько и за что будете платить. Подписываем договор.

* При заключении договора внимательно проверьте реквизиты и паспорт подписанта. По любым непонятным вопросам звоните: 8-800-800-80-80

Выполнение работ: проектирование, монтаж и наладка

Проектируем инженерные системы для вашего объекта, при необходимости повторно выезжаем на осмотр, чтобы все замеры были максимально точными. Мастера производят монтаж и наладку инженерных систем, а также убирают после себя весь строительный мусор.

* Если строительного мусора много, то заказ контейнера производится за счет заказчика и оговаривается заранее, либо по факту.

Самая приятная часть — сдача объекта в эксплуатацию

Если результат работ не устраивает и возникают замечания, вы можете не подписывать акт приемки-сдачи, пока мы их не устраним. Но таких случаев в нашей практике не было, потому что все заказчики платят только за результат, который их устраивает.

* Финальный расчет производится после подписания акта-приемки выполненных работ

Отзывы заказчиков

Преимущества работы с компанией «ИЗИОН»

Монтаж опор освещения

Наименование Ед. изм. Цена (руб) Действие
Устройство котлована под опору вручную глубиной до 2 м м. 1 490 Заказать
Установка металической опоры шт. 2 290 Заказать
Установка опоры освещения (бетонная) шт. 2 490 Заказать
Бетонирование фундамета опоры шт. 2 890 Заказать
Монтаж уличного светильника ГКУ/РКУ/ЖКУ шт. 1 100 Заказать
Монтаж прожектора уличного освещения шт. 1 490 Заказать
Монтаж заземления опор освещения шт. 1 190 Заказать
Аренда манипулятора для монтажа опор шт. 8 000 Заказать
Аренда автовышки шт. 7 000 Заказать

Монтаж воздушной линии

Наименование Ед. изм. Цена (руб) Действие
Опил веток деревьев м.п. 590 Заказать
Установка кронштейна для светильника на опоре шт. 1 190 Заказать
Подключение зарядного провода к магистрали шт. 340 Заказать
Установка ответвительного зажима шт. 190 Заказать
Аренда автовышки шт. 7 000 Заказать
Протяжка СИПа до 50 мм2 м.п. 70 Заказать
Протяжка СИПа до 95 мм2 м.п. 170 Заказать
Установка анкерного кронштейна м.п. 390 Заказать

Монтаж кабельной линии

Наименование Ед. изм. Цена (руб) Действие
Разработка грунта вручную без крепления откосов м3 990 Заказать
Засыпка вручную траншей, пазух котлованов и ям м3 390 Заказать
Устройство постели при одном кабеле в траншее м.п. 50 Заказать
Протяжка кабеля в трубу ПНД м.п. 30 Заказать
Укладка трубы ПНД в траншею м.п. 25 Заказать
Прокладка бронированного кабеля до 25 мм2 в готовую траншею м.п. 25 Заказать
Укладка ленты сигнальной «Осторожно кабель!» в траншею м.п. 25 Заказать
Монтаж кабельной муфты до 25 мм2 шт. 690 Заказать
Расключение кабеля в опоре, установка клеммников для наружного освещения шт. 990 Заказать
Протяжка зарядного провода внутри опоры м.п. 30 Заказать

Монтаж ландшафтного освещения

Наименование Ед. изм. Цена (руб) Действие
Разработка эскизного проекта ландшафтного освещения шт. 3 990 Заказать
Установка и подключение садово-паркового столбика шт. 2 590 Заказать
Установка садовой розетки на колышке шт. 590 Заказать
Установка датчика движения шт. 590 Заказать
Установка и подключение светильника на фасаде высотой до 3 м. шт. 690 Заказать
Установка и подключение светильника встроенного в грунт шт. 1 990 Заказать
Установка газонного прожектора на основаниии шт. 1 490 Заказать

Монтаж фасадного освещения

Наименование Ед. изм. Цена (руб) Действие
Установка закладной детали для прожектора на вентфасаде шт. 690 Заказать
Отверстие насквозь в ж/б стене до Ø20 мм шт. 90 Заказать
Протяжка кабеля в трубу гофрированную м.п. 20 Заказать
Монтаж трубы гофрированной по фасаду с лесов м.п. 40 Заказать
Установка и подключение прожектора со стремянки/туры шт. 690 Заказать
Установка и подключение прожектора с лесов шт. 890 Заказать
Установка и подключение уличного светильника, бра на деревянное основание шт. 250 Заказать
Установка и подключение уличного светильника на стену из кирпича шт. 390 Заказать
Установка и подключение уличного светильника на бетонное основание шт. 390 Заказать
Установка и подключение уличного светильника на цепи (высота до 3 м) шт. 290 Заказать
Штроба по бетону м.п. 320 Заказать
Сборка коробки распаечной шт. 240 Заказать
Юстировка прожектора шт. 290 Заказать
Разработка кронштейна шт. 990 Заказать

Демонтаж наружного освещения

Наименование Ед. изм. Цена (руб) Действие
Демонтаж линии электропитания м.п. 20 Заказать
Демонтаж кронштейнов шт. 690 Заказать
Демонтаж светильников шт. 390 Заказать
